ИБП Eaton BladeUPS
Высокопроизводительный ИБП 12–60 кВт для ЦОД
- BladeUPS обеспечивает гибкое резервное питание для blade-серверов и IT-оборудования
- BladeUPS — это 12 кВА мощности при высоте всего 6U (включая батареи)

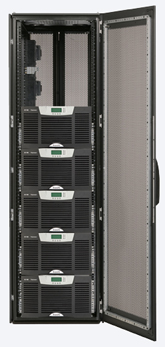

- BladeUPS — масштабируемое решение, позволяющее наращивать мощность системы с 12 кВт до 60 кВт в одной стойке
Почему выбирают оборудование Eaton
Развернуть
Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.
Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.
О компании Eaton Партнерская программа
✔ Подбор оборудования под ваши задачи
✔ Всё оборудование Eaton в наличии на складе
Непревзойденная надежность
- Используя запатентованную технологию параллельной работы Hot Sync®, можно объединить до шести модулей BladeUPS и в одной девятнадцатидюймовой стойке создать избыточную резервную систему защиты мощностью 60 кВт.
- Технология ABM® подразумевает заряд аккумуляторов только по мере необходимости, что продлевает срок их службы до 50%.
- Возможность "горячей замены" батарей, не требующей прерывания питания нагрузки.
Широкие возможности
- Благодаря низкому тепловыделению требования к кондиционированию помещений, где устанавливается BladeUPS, снижаются на треть. Поэтому этот источник можно размещать рядом с другим IT-оборудованием.
- Для создания параллельной системы на основе BladeUPS требуется только шина параллельной работы. Все подключенные к параллельной системе модули автоматически настраиваются на необходимый режим работы.
- Модуль, предназначенный для работы в параллельной системе, можно переконфигурировать для одиночной работы и наоборот.
- К каждому BladeUPS можно подключать собственные внешние батарейные модули.
- Распределение электропитания в стойках с BladeUPS осуществляется с помощью устройства Rack Power Module (RPM). RPM обеспечивает организованную и упорядоченную подачу до 36 кВт питания нагрузкам с различными напряжениями, кабелями питания и компоновками. RPM размером 3U можно разместить в одной стойке с ИБП и другим IT-оборудованием.
- Мониторинг BladeUPS выполняется через локальную сеть или Internet.
Оптимальный выбор для защиты:
- небольших, средних и крупных ЦОД
- Blade-серверов
- сетевых устройств
- оборудования PBX и VoIP
- сетевых приложений: IPTV, безопасности
- систем хранения данных: RAID, SAN
Технические характеристики
Развернуть| Общие характеристики | ||
| Номинальная мощность | 12 кВт на один модуль ИБП | |
| КПД | до 97% | |
| Тепловыделение | <371W/1266 BTU/hr. at 100% rated load | |
| Охлаждение | Охлаждение при помощи вентиляторов, микропроцессорный мониторинг температуры; забор воздуха спереди, выход нагретого воздуха сзади | |
| Уровень шума, нормальная работа | 58 дБ(А) на расстоянии 1м. | |
| Высота | 1000 метров (3300фунт. ASL) | |
| Входные характеристики | ||
| Номинальное входное напряжение | 400 В | |
| Диапазон входных напряжений | Для модели 400В: от 311 до 519 В | |
| Диапазон входной частоты | 50 or 50 или 60 Гц, ±5 Гц, выбирается автоматически | |
| Искажения входного тока | <.99 для IT нагрузок (источники питания с корректором | |
| Входной коэффициент | >.99 with IT loads (PFC power supplies) | |
| мощности | коэффициента мощности) | |
| Пусковой ток | Зависит от нагрузки | |
| Требования к входной проводке | трехфазная, четыре провода + земля | |
| Источник байпаса | Такой же, как и входное напряжение, (один ввод) | |
| Совместимость с генератором | Высокая скорость слежения для оптимизации работы с генератором | |
| Выходные характеристики | ||
| Номинальное выходное напряжение | Для модели 400В: от 180 до 240В, Фаза - Нейтраль | |
| Выходная конфигурация | трехфазная, четыре провода + земля | |
| Номинальная выходная частота | 50 или 60 Гц, выбирается автоматически при включении | |
| Регулирование частоты | 0.1 Гц | |
| Допустимый коэффициент мощности нагрузки | Индуктивная: 0.7 Емкостная: 0.85 | |
| Общие искажения выходного напряжения | <3% для IT нагрузок (источники питания с корректором коэффициента мощности) <% нелинейные нагрузки (или источники питания без корректора коэффициента мощности) | |
| Характеристики батарей | ||
| Тип батарей | VRLA - AGM | |
| Время резервирования (внутренние батареи) | 13 мин. при 50% нагрузки 4.8 мин. при 100% нагрузки | |
| Напряжение линейки батарей | 240 В (внутренние линейки резервирования в каждом модуле) | |
| Тест батарей | Стандартный автоматический тест батарей (способность удаленного запуска по расписанию). Ручной запуск теста батарей с передней панели | |
| Заряд батарей | Технология ABM Продвинутая трехступенчатая методика зарядки | |
| Напряжение отключения батарей | Изменяется от 1.67 В/ячейка при времени резервирования <5 мин. до 1.75 В/ячейка при времени резервирования >90 мин. | |
| Сигнализация о разряженных батареях | Сигнал тревоги | |
| Разделение нагрузки | Есть: основано на напряжении на батареях во время разряда. Перемещение нагрузки на системы с наиболее заряженными батареями для обеспечения большего времени резервирования для состояния батарей | |
| Возможность установки дополнительных батарей | Есть: до четырех батарейных модулей 3U >34 мин при 100% нагрузки, >1 час при 50% нагрузки) | |
| Характеристики | ||
| Габариты модуля ШxВxГ (мм) Габариты упаковки(мм) Габариты дополнительного батарейного модуля(мм) | 266 (6U) x 438 x 660 686 x 991 x 1168 132 (3U) x 437 x 660 | |
| Полный вес ИБП без батарей | 61 кг | |
| Полный вес ИБП с батареями | 140 кг | |
| Вес внешнего батарейного модуля | 77 кг | |
| Коммуникации и пользовательский интерфейс | ||
| ПО для управления системой защиты электропитания | В комплект поставки входит CD, содержащий LanSafe power management software и PowerVision (триал - версия) | |
| Разьемы X-Slot® | Доступны два разьема для адаптеров, перечисленных ниже | |
| Опциональные X-Slot коммуникационные адаптеры | Приложение | Вид адаптера |
| WEB - TCP/IP | ConnectUPS-X Web/SNMP Card | |
| Modbus® RTU | Modbus Card | |
| IBM eServer™ (i5™, iSeries™, or AS/400®) | Relay Interface Card | |
| N/O, N/C (dry contacts) | Industrial Relay Card | |
| Параллельная работа | EATON Hot Sync CAN Bridge Card | |
| Удаленный мониторинг | Modem card | |
| ЖК дисплей | Двухстрочный по 20 символов на строку, Четыре кнопки управления меню, четыре светодиодных индикатора статуса | |
| Многоязычный интерфейс | В том числе русский | |
| Изменения конфигурации | Настройка пользователем, доступны он-лайн обновления внутреннего ПО ИБП | |
| Входные сухие контакты | Два, конфигурация может настраивается пользователем | |
| Выходные сухие контакты | Два, конфигурация может настраивается пользователем | |
| Сервис | ||
| Установка | Доступно пользователю, размещение в IT стойке, доступен оперативный заводской сервис | |
| Профилактическое Обслуживание | Доступно пользователю, опционально доступен заводской сервис | |
| Корректирующее обслуживание | Доступно пользователю, опционально доступен заводской сервис | |
| Особенности сервиса | Возможность горячей замены батарей Возможность горячая замены электронных блоков Автоматический внутренний сервисный байпас Авто-конфигурируемое внутреннее ПО Возможность обновления внутреннего ПО | |
| Сертификаты | ||
| Безопасность | модель 400В: CE | |
| EMI | 400В модели: EN62040-2 Класс A | |
| Защита от импульсных помех | ANSI C62.41, Cat B-3 | |
| Опасные материалы (RoHS) | Соответствие директиве EU Directive 2002/95/EC Category 3 (4 of 5) | |
| Гарантия | ||
| Стандартная | 12 месяцев с момента установки / 18 месяцев с момента продаж | |
| Гарантийный ремонт | Заводской ремонт или замена | |
| Опции и аксессуары | ||
| Съемный входной шнур | ||
| Средства монтажа входных и выходных кабелей | ||
| Съемный кабель параллельной работы | ||
| Дополнительные батарейные модули (EBM) | ||
| 3U модули предварительного распределения нагрузки (RPM) | ||
| 0U - 3U крепежные элементы | ||
| 60 kW EATON BladeUPS шина параллельной системы | ||
| X-Slot адаптер (смотри Communications and User Interface выше) | ||
