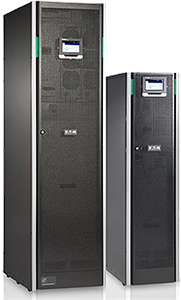

ИБП Eaton 93PS

Eaton 93PS обеспечивает минимальную совокупную стоимость владения и максимальную доступность питания. Благодаря непревзойденной эффективности и отказоустойчивости этот ИБП является превосходным выбором для небольших центров обработки данных и критически важных приложений.

Модельный ряд: 8, 10, 15, 20, 30, 40 кВт.

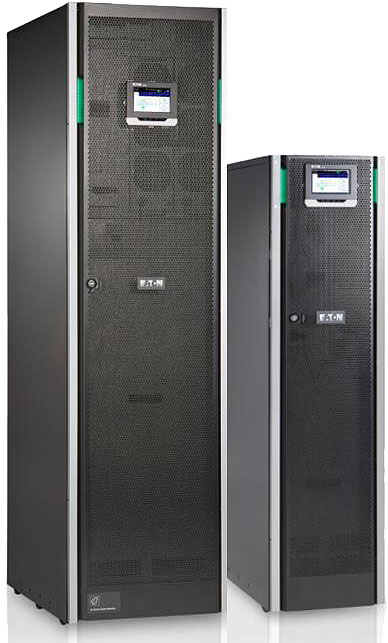

В малом корпусе 8-20 кВт. В большом корпусе 8-40 кВт.



Ключевые особенности

  • Минимальная совокупная стоимость владения – высочайший КПД до 96% снижает эксплуатационные затраты на протяжении всего срока службы
  • Масштабируемость и надежность – благодаря модульной конструкции с возможностью расширения без перерыва питания нагрузки позволяет наращивать мощность ИБП с ростом мощности нагрузки
  • Высочайшая отказоустойчивость с возможностью внутреннего резервирования и "горячей" замены модулей
  • Запатентованная технология горячей синхронизации HotSync позволяет распределять нагрузку без необходимости обмена данными между инверторами, устраняя единую точку отказа
  • Простота управления и безопасность при работе
  • Коэффициент мощности равен единице (1,0)

Почему выбирают оборудование Eaton

Развернуть

Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.

Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.

О компании Eaton Партнерская программа

Масштабируемость

  • Масштабируемая архитектура и возможность наращивания мощности ИБП без увеличения занимаемой площади с ростом нагрузки позволяет минимизировать капитальные затраты.
  • Параллельное подключение до 4 устройств. Полная мощность системы 160кВт.
  • Модульная конструкция позволяет обеспечить внутреннее резервирование (также доступна конфигурация с раздельным подключением батарей).

Горячая замена

  • Замена модуля возможна во время питания нагрузки другим модулем (обслуживание без остановки).
  • Добавление модуля возможно во время питания нагрузки другим модулем (быстрое масштабирование).
  • Техническое обслуживание отдельных линеек батарей во время питания нагрузки другими линейками.
  • Не требуется переключение на байпас для замены/апгрейда (MTTR =0)
  • Время на замену/апгрейд обычно не превышает 10 минут. Работы должны проводиться сертифицированными специалистами.

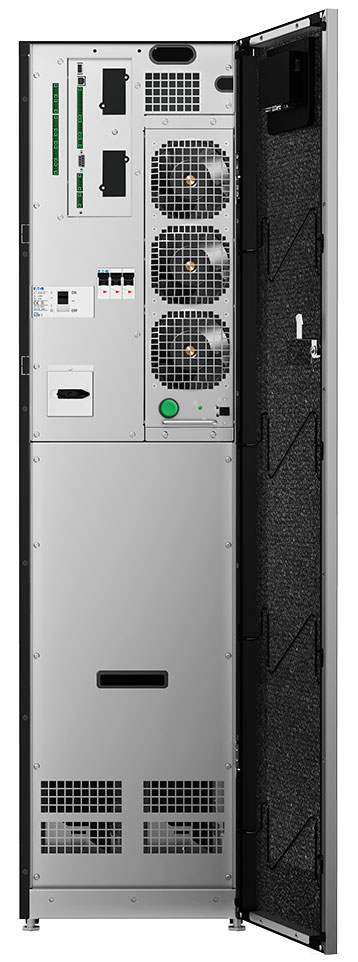

Особенности конструкции

  • Минимальная занимаемая площадь: площадь основания всего 0,25 м2 для малого корпуса (8-20 кВт) и 0,36 м2 для большого корпуса (8-40кВт).
  • Оснащен сверхбыстрым плавким предохранителем в статическом переключателе – гарантирует безопасность при любом развитии событий.
  • Оснащен встроенным контактором защиты от обратных токов в стандартной комплектации.
  • Опциональный статический переключатель увеличенной мощности для повышения устойчивости к большим перегрузкам.
  • Запатентованная технология продления времени службы батарей (ABM).
  • Cистема энергосбережения Eaton (ESS) повышает КПД Eaton 93PS до 99%.
  • Имеет российский сертификат сейсмостойкости на землетрясение до 9 баллов по шкале MSK-64

Готовность к виртуализации и работе с облачными технологиями

  • ИБП 93 PS и программный пакет Intelligent Power Manager от Eaton поднимают отказоустойчивость системы на более высокий уровень посредством объединения мониторинга электрической и информационной инфракструктуры.
  • Управление информационной и электрической инфраструктурой через единое окно.
  • Сброс некритичной нагрузки: снижение нагрузки на 50% продлевает продолжительность автономной работы на 250%.

Технические характеристики Eaton 93PS 8-10 кВА

Развернуть
Общие сведения Eaton 93PS 8-10 кВА
Ссылка на модель в каталоге 93PS-8 (10)-0-MBS или
93PS-8 (10) - 1x9Ah-MBS
93PS-10 (10)-0-MBS или
93PS-10 (10)-1x9Ah-MBS
Количество внутренних батарей 0 или 1 x 32 блоков
Модернизации Да, до 10 кВт
Внешнее распараллеливание До 4 блоков с технологией HotSync
Топология ИБП Двойное преобразование, 3-уровневые IGBT преобразователи
Эффективность в режиме двойного преобразования 96%
Эффективность в режиме энергосбережения (ESS)1 До 99%
Размеры ИБП (ширина x глубина x высота) 335 x 750 x 950 mm
Степень защиты ИБП IP 20
Акустический шум на расстоянии 1 м при температуре окружающей среды 25 °C < 54 дБА в двойном преобразовании
< 47 дБА в ESS
Максимальная высота обслуживания 1000 м (3300 футов) над уровнем моря при 40 °C
Максимум 2000 м (6600 футов) с 1% снижением номинальных значений за каждые 100 м
Ввод
Проводка входного сигнала 3 фазы + нейтраль
Входное напряжение 220/380 V; 230/400 V; 240/415 V
Ввод ITHD:
Активная нагрузка 8 кВт < 4,0% и 10 kW < 3,5%
Нелинейная нагрузка 8 кВт < 6.5% и 10 кВт < 5,5%
Допустимое отклонение напряжения:
Входной выпрямитель 187 до 276 В
Вход байпаса номинальное напряжение -15% / +10%
Номинальная входная частота 50 или 60 Гц, настраивается потребителем
Допуск частоты 40 до 72 Гц
Входной коэффициент мощности 0.99
Возможность плавного пуска Да
Внутренняя защита подпитки Да, для выпрямительных и байпасных линий
Выход Eaton 93PS
Проводка выхода 3 фазы + нейтраль
Номинальное выходное напряжение 220/380 V; 230/400 V; 240/415 V,
Выход UTHD
100% линейная нагрузка < 1.5%
100% нелинейная нагрузка < 2.5%
Номинальный выходной коэффициент мощности 8 кВт / 8 кВА или 10 кВт / 10 кВА
Допустимая перегрузка инвертора 10 мин 102-110% нагрузки
60 сек 111-125% нагрузки
10 сек 126-150% нагрузки
300 мс > 150 %
Допустимая перегрузка байпаса Непрерывная нагрузка < 125%
Нагрузка 20 мс 1000%
Коэффициент мощности нагрузки :
Номинальный 1.0
Допустимый диапазон от 0.8 отставания до 0.8 опережения
Батарея
Технология батареи 12 V, VRLA
Номинальная емкость Ач (С10) 9Ah
Расчетный срок службы батареи 5 лет
Количество батареи:
Внутренний 32 блока, 192 ячейки на батарейный ряд
Внешний 28-40 блоков на батарейный ряд
Напряжение батареи:
Внутренний 384 V
Внешний 336 V – 480 V
Метод заряда Технология ABM или "плавающая" зарядка
Предел зарядного тока По умолчанию 5А, настраиваемые
Максимум 12.5A
Вариант старта батареи Да
Технологии альтернативных источников энергии Влажные ячейки батареи
NiCd батареи
Li-ion батареи
Суперконденсаторы
Связь
Мини-слот 2 способа коммуникации
Интерфейс сети / SNMP Да, стандартный
Стандартные порты подключения Мини-порты, слот для опциональных карт, USB-устройства и USB-хост, порт RS-232 сервисный порт, релейный выход, 5 аварийных входов и специальный EPO,Web и SNMP-карты
Соответствие стандартам
Безопасность (аттестованный CB) IEC 62040-1
EMC IEC 62040-2
Производительность IEC 62040-3
RoHS Директива ЕС 2011/65 / EU
WEEE Директива ЕС 2012/19 / EU

В связи с непрерывными программами развития и улучшения продукта технические характеристики могут быть изменены без уведомления.

Технические характеристики Eaton 93PS 8-40 кВА

Развернуть
Общие сведения Eaton 93PS 8-40 кВА
Ссылка на модель в каталоге 93PS-XX(20)-YY-
93PS-XX(40)-YY-
Количество внутренних батарей 0 - 4 рядов (32 ячеек в ряду)
Модернизации Да, до 40 кВт
Внешнее распараллеливание До 4 блоков с технологией HotSync
Топология ИБП Двойное преобразование, 3-уровневые IGBT преобразователи
Эффективность в режиме двойного преобразования 96%
Эффективность в режиме энергосбережения (ESS)1 До 99%
Размеры ИБП (ширина x глубина x высота) 335 x 750 x 1300 мм (корпус 15/20 кВт)
480 x 750 x 1750 мм (корпус 30/40 кВт)
Степень защиты ИБП IP 20 (выше доступен как опция)
Акустический шум на расстоянии 1 м при температуре окружающей среды 25 °C < 60 дБА в двойном преобразовании
< 47 дБА в ESS
Максимальная высота обслуживания 1000 м (3300 футов) над уровнем моря при 40 °C
Максимум 2000 м (6600 футов) с 1% снижением номинальных значений за каждые 100 м
Ввод
Проводка входного сигнала 3 фазы + нейтраль
Входное напряжение 220/380 V; 230/400 V; 240/415 V
Ввод ITHD:
Активная нагрузка < 3 %
Нелинейная нагрузка 8-10 kW < 5 %
  15-40 kW < 4 %
Допустимое отклонение напряжения:
Входной выпрямитель 187 до 276 В
Вход байпаса номинальное напряжение -15% / +10%
Номинальная входная частота 50 или 60 Гц, настраивается потребителем
Допуск частоты 40 до 72 Гц
Входной коэффициент мощности 0.99
Возможность плавного пуска Да
Внутренняя защита подпитки Да, для выпрямительных и байпасных линий
Выход
Проводка выхода 3 фазы + нейтраль
Номинальное выходное напряжение 220/380 V; 230/400 V; 240/415 V,
Выход UTHD
100% линейная нагрузка < 1.5%
100% нелинейная нагрузка < 2.5%
Номинальный выходной коэффициент мощности 8 кВт / 8 кВА
10 кВт / 10 кВА
15 кВт / 15 кВА
20 кВт / 20 кВА
30 кВт / 30 кВА
40 кВт / 40 кВА
Допустимая перегрузка инвертора 10 min 102-110% load
60 sec 111-125% load
10 sec 126-150% load
300 ms > 150 %
Допустимая перегрузка байпаса Непрерывная нагрузка < 125%
Нагрузка 20 мс 1000%
Коэффициент мощности нагрузки :
Номинальный 1.0
Допустимый диапазон от 0.8 отставания до 0.8 опережения
Батарея
Технология батареи 12 V, VRLA
Номинальная емкость Ач (С10) 9Ah
Расчетный срок службы батареи 5 лет
Количество батареи:
Внутренний 32 блока, 192 ячейки на батарейный ряд
Внешний 28-40 блоков на батарейный ряд
Напряжение батареи:
Внутренний 384 V
Внешний 336 V – 480 V
Метод заряда Технология ABM или "плавающая" зарядка
Предел зарядного тока Максимум 25 блок питания
Вариант старта батареи Да
Технологии альтернативных источников энергии Влажные ячейки батареи
NiCd батареи
Li-ion батареи
Суперконденсаторы
Связь
Мини-слот 2 способа коммуникации
Интерфейс сети / SNMP Да, стандартный
Стандартные порты подключения Мини-порты, слот для опциональных карт, USB-устройства и USB-хост, порт RS-232 сервисный порт, релейный выход, 5 аварийных входов и специальный EPO,Web и SNMP-карты
Соответствие стандартам
Безопасность (аттестованный CB) IEC 62040-1; аттестованный CB
EMC IEC 62040-2
Производительность IEC 62040-3
RoHS Директива ЕС 2011/65 / EU
WEEE Директива ЕС 2012/19 / EU

1. IEC 62040-3 Class 3 output

В связи с непрерывными программами развития и улучшения продукта технические характеристики могут быть изменены без уведомления.
