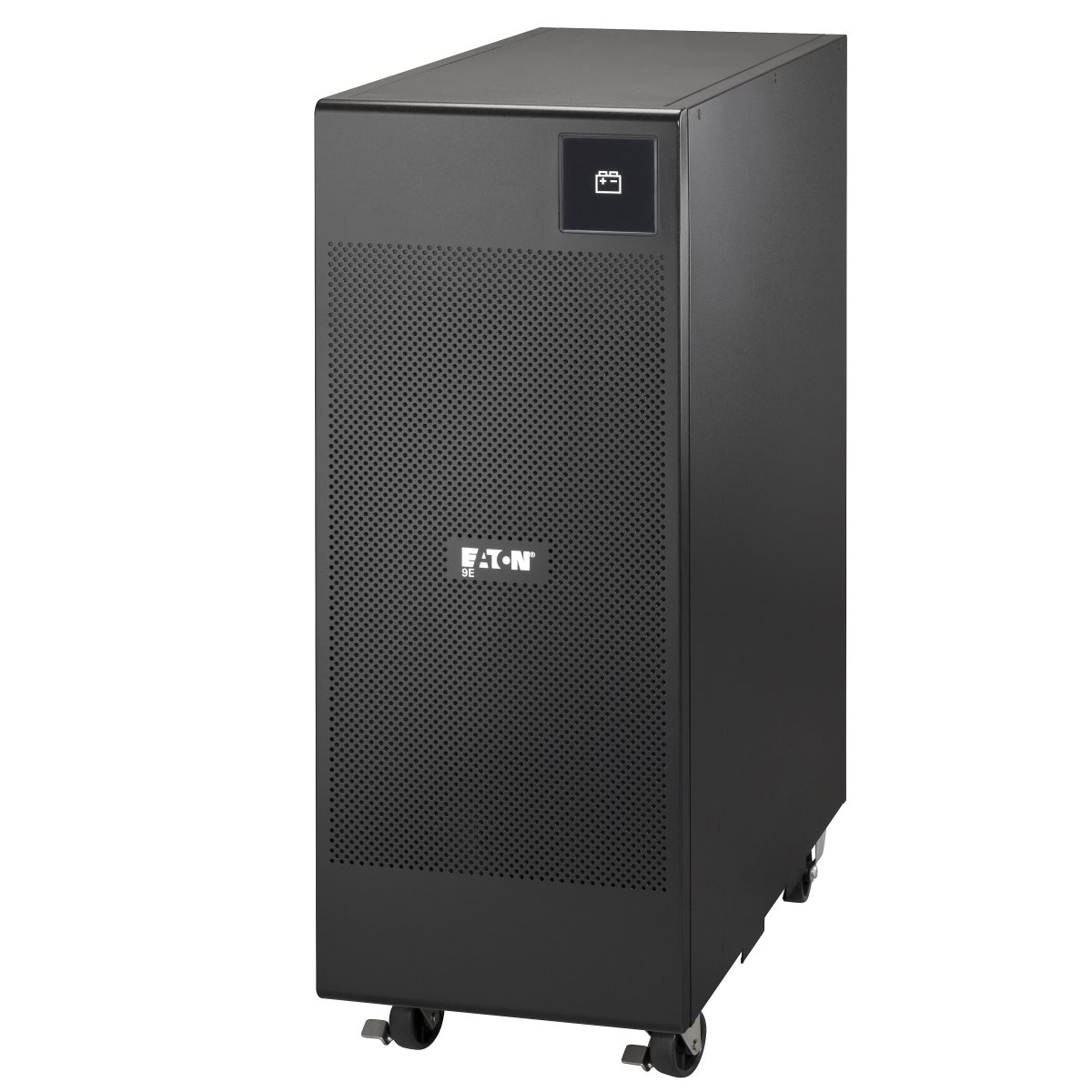

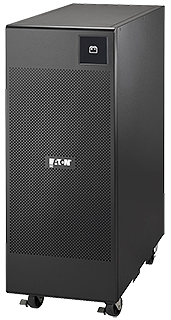

ИБП Eaton 9E

Доступный ИБП класса on-line

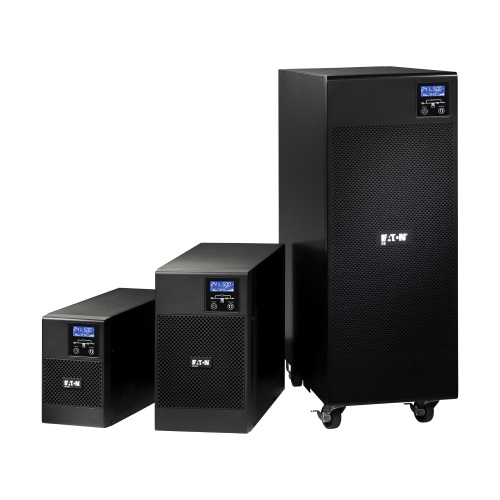

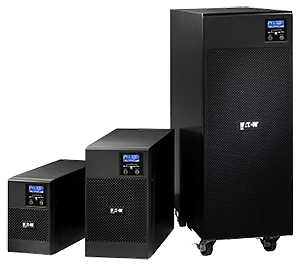

Мощности 1, 2, 3, 6, 10, 15, 20 кВА

Eaton 9E представляет собой онлайн ИБП с двойным преобразованием с компактным прочным корпусом, предназначенный для защиты электропитания по доступной цене. Данный ИБП является идеальным вариантом для применения в таких областях, как медицина, информационные технологии и телекоммуникации.

Характеристики

  • Топология – онлайн с двойным преобразованием напряжения
  • Интуитивно-понятный для пользователя интерфейс с ЖК-панелью, предоставляющий точную информацию о статусе ИБП на отдельном экране
  • Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 0,8
  • Внутренний байпас и сервисный байпас доступны в стандартной комплектации
  • Комбинированный вход (3:1 и 1:1) на 10 кВА, 15 кВА, 20 кВА
  • Модели XL с встроенным мощным зарядным устройством для сверхдолгой автономной работы
  • Коммуникация через USB, последовательный порт RS232 или по сети Ethernet с дополнительной сетевой картой
  • Совместим с виртуальными средами (VMware, Hyper-V, Citrix Xen, Redhat)
  • Сертификат соответствия СЕ (CB отчет из TUV)

Надежность и функциональность

  • Благодаря on-line технологии двойного преобразования Eaton 9E постоянно отслеживает состояние электропитания и регулирует напряжение и частоту.
  • Обеспечивает питанием больше серверов, чем большинство подобных ИБП благодаря коэффициенту мощности 0,8
  • Надежность обеспечивается производителем с опытом, исчисляемым десятилетиями, и стандартами высшего качества: соответствие стандартам качества и безопасности Европейского Союза, сертифицированное независимым агентством (отчет CB от TUV).

Управляемость

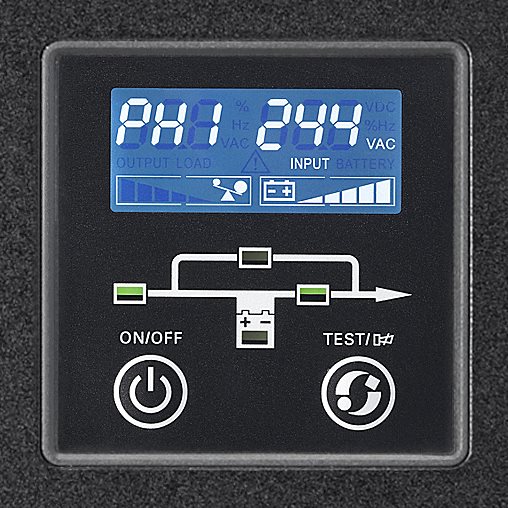

  • На экране нового графического ЖК-дисплея предоставляется четкая информация о статусе ИБП и измеряемых характеристиках (уровень нагрузки, уровень зарядки аккумуляторной батареи, напряжение и частота ввода/вывода)
  • Простая связь с ИБП через USB, последовательный порт RS232 или через сеть с дополнительной сетевой картой (Network-MS). Доступны также релейные карты или карты ModBus.
  • 9Е интегрируется во все программные среды. Eaton 9E поставляется с интеллектуальным ПО Eaton Intelligent Power и совместим со всеми основными ОС, включая интеграцию в VMware vCenter и Microsoft Hyper-V.

Гибкость

  • Встроенный автоматический байпас обеспечивает непрерывную работу в случае внутренней неисправности. Ручной сервисный байпас служит для облегчения обслуживания ИБП без отключения питания критических систем.
  • Сделайте свою систему более гибкой, воспользовавшись комбинированной системой ввода (3:1 и 1:1) на 10кВА, 15кВА и 20кВА.
  • Увеличьте время работы, добавив до 4 внешних батарейных модулей (EBM). Для очень долгой работы доступны также модели XL с мощным зарядником (модели 10кВА и 20 кВА).

Дополнительная защита:

  • Инфраструктуры
  • Промышленных и медицинских IT систем
  • Сетей
  • Хранилищ данных
  • Телекоммуникаций

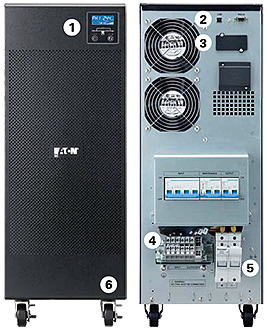

Интерфейсы

  1. Интерфейс ЖКД: четкая информация о статусе ИБП и измерениях
  2. 1 порт USB +1 последовательный порт
  3. Гнездо для карт Network-MS , ModBus или Relay –MS
  4. Соединение для ввода/обслуживания/вывода
  5. Клеммная колодка внешнего батарейного модуля (EBM)
  6. Ролики

Почему выбирают оборудование Eaton

Развернуть

Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.

Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.

О компании Eaton Партнерская программа

Технические характеристики 1, 2, 3 кВА

Развернуть
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технология Двойное преобразование (тип on-line)
Входное напряжение 208/220/230/240 В
Входное напряжение без использования батарей 176-300 В при 100% нагрузке (до 100-300 В при  уменьшении нагрузки)
Выходное напряжение/ Искажение выходного напряжения (THDU) 208В*/220В/230В/240 В ±1%, THDU: <2%
КПД До 91% в режиме онлайн
Перегрузочная способность 105%-130% : 60 с, 130%-150% : 10 с, >150% : ≥ 300 мс
Диапазон входных частот 40-70 Гц, 50/60 Гц автовыбор
СОЕДИНЕНИЯ
Вход 1 и 2 кВА - IEC C14; 3 кВА - IEC C20
Выход 1 кВА - 4 x IEC C13; 2 кВА - 6 x IEC C13; 3 кВА - 6 x IEC C13 + 1 x IEC C19
ВРЕМЯ АВТОНОМНОЙ ПОДДЕРЖКИ
Время автономной работы при 50% и 75% нагрузке 9Е: 1 кВА - 12/5 мин; 2 кВА - 16/10 мин; 3 кВА - 13/7 мин;
9Е + 1 EBM: 2 кВА - 79/48 мин; 3 кВА - 49/32 мин;
9Е + 4 EBM: 2 кВА - 243/173 мин; 3 кВА - 173/110 мин;
ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ
Порты связи 1 USB порт + 1 RS232 последовательный порт (порты USB и RS232 не могут использоваться одновременно)
Слоты связи 1 слот для Network M2, ModBus-MS или Relay-MS карт
СТАНДАРТЫ
Рабочая температура 0 to 40 °C
Уровень шума <37 дБА
Безопасность IEC/EN 62040-1
EMC, производительность IEC/EN 62040-2
Соответствие CE, CB report (TUВ) / EAC
Гарантия 2 года
Опции Network-M2, ModBus-MS или Relay-MS карты

Технические характеристики 6, 10, 15, 20 кВА

Развернуть

Технические характеристики

6 кВА 1:1

10 кВА 1:1 и 3:1

15 кВА 1:1 и 3:1

20 кВА 1:1 и 3:1

Номинал (ВА/Вт)

6 кВА/4,8 кВт

10 кВА/8 кВт

15 кВА/12 кВт

20 кВА/16 кВт

Формат

Tower (башня)

Электрические характеристики

Технология

Двойное преобразование on-line

Входное напряжение

220/230/240 В

Входное напряжение без использ. батарей

176-276 В при 100% нагрузке (до 110-276 В при частичной загрузке)

Выходное напряжение/общ. Искажение (THDU)

220В/230В/240 В ± 2%, THDU<3%

Диапазон входных частот

45-66 Гц, 50/60 Гц автовыбор

КПД

До 93% в режиме онлайн; 97% в режиме ECO

Ток короткого замыкания

82 A

137 A

205 A

273 A

Перегрузочная способность

105%-110%: 5 мин, 110%-130%: 1 мин, 130%-150%: 10 с, >150%: 100 мс

Соединения

Вход

Клеммная колодка

Выход

Клеммная колодка

Стандартное время автономной работы при нагрузке 50% и 75%

9E

20/12

15/9

16/9

15/9

9E + 1 EBM

75/47

60/36

38/26

27/19

9E + 4 EBM

222/140

170/110

117/76

82/54

Параметры подключения

Порты связи

1 порт USB + 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно)

Гнездо связи

1 гнездо для карты Network-M2, ModBus-MS или Relay-MS

ПО

Intelligent Power Software

ЭМС, характеристики

IEC/EN 62040-2

Сертификация

CE, CB report (TUV)

Размеры, Д х В х Ш / масса

Размеры ИБП (мм)

612,9 x 708,5 x 262,4

612,9 x 708,5 x 262,4

706 x 815,5 x 350

706 x 815,5 x 350

Масса ИБП (кг)

68

85,4

145,3

159,9

Размеры EBM (мм)

579,4 x 708,5 x 262,4

579,4 x 708,5 x 262,4

579,4 x 708,5 x 262,4

579,4 x 708,5 x 262,4

Масса EBM (кг)

105,5

132

132

132

Размеры ИБП XL (без батарей) (мм)

-

612,9 x 708,5 x 262,4

-

706 x 815,5 x 350

Масса ИБП XL (без батарей) (кг)

-

28,9

-

28,9

Обслуживание и поддержка клиентов

Гарантия

1 год

* Время резервирования может изменяться в зависимости от оборудования, конфигурации, срока службы батареи, температуры и т.д.

В интересах совершенствования продукции все характеристики могут быть изменены без предварительного уведомления.

Коды для заказа

Номера деталей 1kVA 2kVA 3kVA 6kVA
1:1
10kVA
1:1 или 3:1
15kVA
1:1 или 3:1
20kVA
1:1 или 3:1
ИБП 9E1000I 9E2000I 9E3000I 9E6Ki 9E10Ki 9E15Ki 9E20Ki
EBM - 9EEBM72 9EEBM72 9EEBM180 9EEBM240 9EEBM480 9EEBM480
ИБП XL (без батарей) - - - - 9E10KiXL - 9E20KiXL
Опции карты Network-MS, ModBus-MS или Relay-MS
