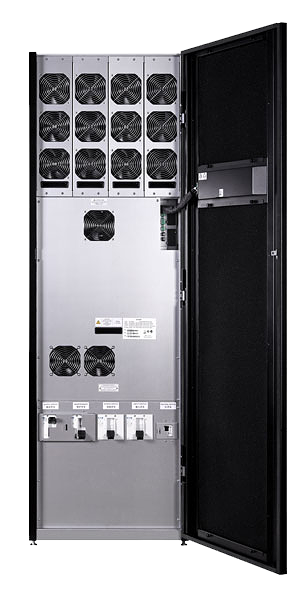

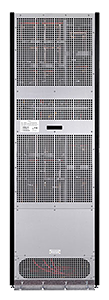

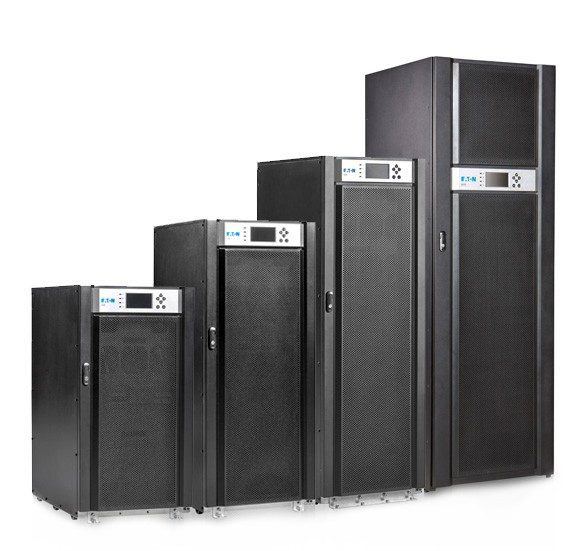

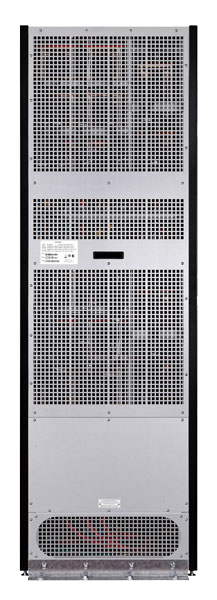

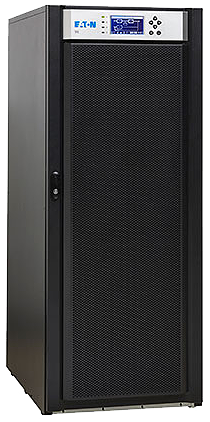

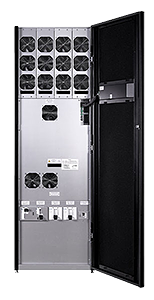

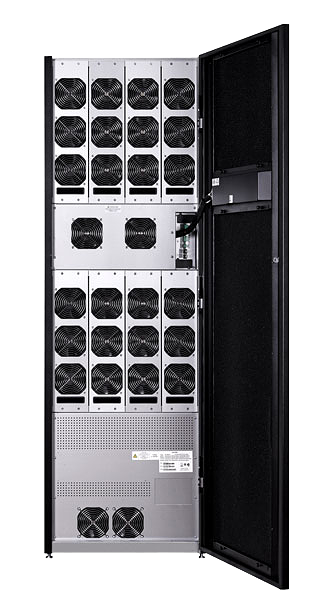

ИБП Eaton 93E

3-х фазный ИБП с двойным преобразованием

Мощность от 15 до 400 кВА

Обеспечивает превосходную защиту электропитания при постоянно растущих нагрузках в современных условиях ограниченного пространства центров обработки данных. Способствуя более низкой совокупной стоимости владения (TCO) за счет сочетания энергоэффективности, высокой надежности и компактности, 93Е является идеальным решением для ЦОД, телеком и медицинского оборудования и других приложений, которым необходима высокая надежность защиты электропитания.

Главные особенности

  • Двойное преобразование обеспечивает наиболее высокий уровень защиты потребителей.
  • Низкие эксплуатационные затраты за счет повышения эффективности до 98,5%.
  • Возможность подключать в параллель до трех ИБП для повышения мощности и до четырех ИБП для резервирования.
  • Площадь на 20% меньше по сравнению с аналогичными решениями конкурентов. Можно устанавливать вплотную к стене - для техобслуживания необходим доступ только спереди.
  • Большой ЖК-дисплей графически отображает состояние ИБП и предлагает легкий доступ к измерениям, управлению и настройкам.

Простая и эффективная защита питания

  • Отсутствие трансформатора в ИБП 93E и применение сложных систем датчиков и управления позволяет повысить эффективность до 98,5%.
  • Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (ITHD) менее 5%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.
  • Конструкция ИБП оптимизирована для защиты современного компьютерного оборудования с коэффициентом мощности 0,9 без необходимости запаса по мощности.

Реальная надежность

  • Технология Hot Sync® позволяет параллельно подключить до трех ИБП для повышения мощности и до четырех ИБП для резервирования. Эта технология предоставляет возможность распределения нагрузки без необходимости использования коммуникационных каналов, что исключает "единую точку отказа" системы.
  • Цикл тестирования и зарядки ABM помогает исключить проблемы с аккумуляторными батареями, а также уменьшает их разрушение, что позволяет увеличить срок службы аккумуляторных батарей до полутора раз.
  • Встроенная защита от обратного тока в стандартной комплектации — не требуется установка дополнительной защиты.

Расширенный диапазон конфигураций

  • ИБП 93E требует на 20% меньше места для установки по сравнению с подобными моделями ИБП.
  • Графический ЖК-дисплей с поддержкой различных языков, включая русский, значительно упрощает контроль состояния ИБП.
  • Программное обеспечение Intelligent Power® для мониторинга и управления несколькими устройствами питания в сети.
  • Функции подключения могут удовлетворить практически любые требования к связи, от стандартных портов последовательной связи до удаленного мониторинга через Интернет.

Экономичность и возможность модернизации

  • Примененная в трехфазных системах бесперебойного питания новая техническая платформа гарантирует возможность простого проведения обновлений, небольшое среднее время обслуживания, обеспечивает стандартные подходы при подготовке обслуживающего персонала и при ведении документации, вследствие чего снижаются общие расходы собственности.
  • Встроенный байпас обеспечивает безопасность и простоту обслуживания.

Технические характеристики 15-80 кВА

Развернуть
Общие характеристики
Номинальная выходная мощность (при КМ =" 0.9) кВА 15 20 30 40 60 80
кВт 13.5 18 27 36 54 72
Топология ИБП с двойным преобразованием напряжения
Частота 50/60 Гц (от 40 до 72 Гц)
Входной коэффициент мощности >0.99
КНИ входного тока ≤5%
Входные характеристики
Входные подключения 3 ф. + N
Номинальное напряжение 220/380, 230/400, 240/415 В, 50/60 Гц
Диапазон входного напряжения -15%, +20% от номинального (400 В) при 100% нагрузке
Возможность плавного пуска Да
Встроенная защита от обратного тока Да
Выходные характеристики
Выходные подключения 3 ф. + N
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В, 50/60 Гц
Отклонение выходного напряжения ±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс
Перегрузочная способность инвертора 10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки
Перегрузочная способность при наличии байпаса Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!
Характеристики батарей
Батарея 384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-200 кВA с внешними батареями
Метод заряда Технология ABM
Ток заряда / модель 15 20 30 40 60 80 кВА
По умолчанию A 3.5 3.5 5.2 7 10.4 20 А
Max* A 5.3 5.3 8 10.6 16 40 А
*Может быть ограничен максимальным значением входного тока ИБП
Описание
КПД до 98% в высокоэффективном режиме (15-80 кВA)
до 98.5% в высокоэффективном режиме (100-200 кВA)
до 94% в режиме двойного преобразования
Технология параллельной работы Hot Sync® Technology
Размеры Ш x Г x В (мм) 500 x 710 x 960 15-20 кВA (с внутренними батареями)
500 x 710 x 1230 30 кВA (с внутренними батареями)
500 x 710 x 1500 40 кВA (с внутренними батареями)
600 x 800 x 1876 60-200 кВA
Cabinet rating IP20 with standard washable dust filters
Вес без внутренних батарей (кг) 72 15-20 кВA
88 30 кВA
120 40 кВA
202 60 кВA
245 80 кВA
Вес со внутренними батареями 272 15-20 кВA
376 30 кВA
490 40 кВA
Коммуникационные возможности
Дисплей Графический ЖК-дисплей с голубой подсветкой
Светодиоды 4 сигнальных светодиода
Звуковая сигнализация Да
Порты связи (1) RS-232, (1) USB, (1) EPO
Слоты 2 мини-слота для установки коммуникационных карт
Релейные входы/выходы 3 сигнальных входа
Условия работы
Температура работы От 0 ºC до +40 ºC
Температура хранения От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями
Влажность 5-95%, без конденсации
Уровень шума (на расстоянии 1 м) 15-20 кВА ≤55 dBA
30-40 кВА ≤62 dBA
60-80 кВА ≤65 dBA
Высота над уровнем моря <1000 м при +40 °C
Соответствует стандартам
Безопасность (сертификат CB) IEC 62040-1
ЭMC IEC 62040-2, EMC Category C3
Производительность IEC 62040-3
Качество ISO 9001: 2000 и ISO 14001:1996
Опции
Внешние батарейные шкафы
Встроенный переключатель сервисного байпаса до 120 кВА
Внешний сервисный байпас (80-160 кВА)
MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)
Датчик окружающей среды EMP001

Вследствие реализации непрерывной программы по усовершенствованию изделий, технические характеристики могут быть изменены без предварительного уведомления.

Технические характеристики 100-400 кВА

Развернуть
Общие характеристики
Номинальная выходная мощность ИБП
(коэффициент мощности 0,9)
100 120 160 200 300 400 кВА
90 108 144 180 270 360 кВт
КПД в режиме двойного преобразования (при полной нагрузке) 94%
Параллельное подключение по технологии Hot Sync 4
Топология инвертора /
выпрямителя
Бестрансформаторный IGBT
с широтно-импульсной модуляцией
Уровень шума ≤ 70 дБ (100–200 кВА) и ≤ 73 дБ (300–400 кВА) на расстоянии 1 м при 75 % нагрузки
Высота над уровнем моря, макс. 1000 м без снижения мощности
(макс. 2000 м)
Габариты (Ш x Г x В) 600 x 800 x 1876 (мм), 100–200 кВА
1600 x 820 x 1880 (мм), 300–400 кВА
Температура работы ИБП от 0 °C до +40 °C
Входные характеристики
Входные подключения 3 фазы + нейтраль
Номинальное напряжение (регулируемое) 220/380, 230/400, 240/415 В, 50/60 Гц
Диапазон входного напряжения +20 %/ 15 % при 100 % нагрузке
+20 %/ 50 % при 50 % нагрузке
Диапазон входных частот 42–70 Гц
Коэффициент мощности на входе 0,99
КНИ потребляемого тока < 5 %
Плавный наброс нагрузки Да
Характеристики батарей
Тип батареи VRLA
Метод зарядки Технология ABM или Float (плавающая зарядка)
Номинальное напряжение аккумуляторной батареи (свинцово-кислотная) 432 В (36 x 12 В, 216 элементов)
456 В (38 x 12 В, 228 элементов)
480 В (40 x 12 В, 240 элементов)
Ток заряда/модель
Режим по умолчанию
Макс.*
100 120 160 200 300 400 кВА
20 20 20 20 20 20 А
40 40 80 80 120 160 А

* Может ограничиваться максимальным номинальным входным током ИБП.

Выходные характеристики
Выходные характеристики 3 фазы + нейтраль
Номинальное напряжение (регулируемое) 220/380, 230/400 (по умолчанию),
240/415 В, 50/60 Гц
Искажение выходного напряжения < 2 % (100 % линейная нагрузка)
Выходной коэффициент мощности 0,9
Допустимый диапазон коэффициента мощности нагрузки 0,7 индуктивного — 0,9 емкостного характера
Перегрузка инвертора 10 мин 102–125 % нагрузки
1 мин 126–150 % нагрузки
500 мс > 151 % нагрузки
Перегрузка при работе на байпасе Непрерывная — < 115 % нагрузки,
в течение 20 мс — 1000 % пикового тока.
Примечание. Перегрузочнаяспособность может ограничиватьсяпредохранителями байпаса.
Защита от обратного напряжения Да
Аксессуары
Внешние батарейные шкафы, встроенный ручной переключатель байпаса до 120 кВА, внешний ручной переключатель байпаса, MiniSlot разъем (Web/SNMP, ModBus/Jbus, Relay)
Коммуникация
MiniSlot 2 коммуникационных разъема
Последовательные порты USB, RS232
Релейные вводы-выводы Три сигнальных входа
Соответствие стандартам
Безопасность (сертификация CB) МЕК 62040-1
Стандарты ЭМС МЕК 62040-2, EMC категория C3
Эксплуатационные характеристики МЕК 62040-3

Вследствие реализации непрерывной программы по усовершенствованию изделий, технические характеристики могут быть изменены без предварительного уведомления.
