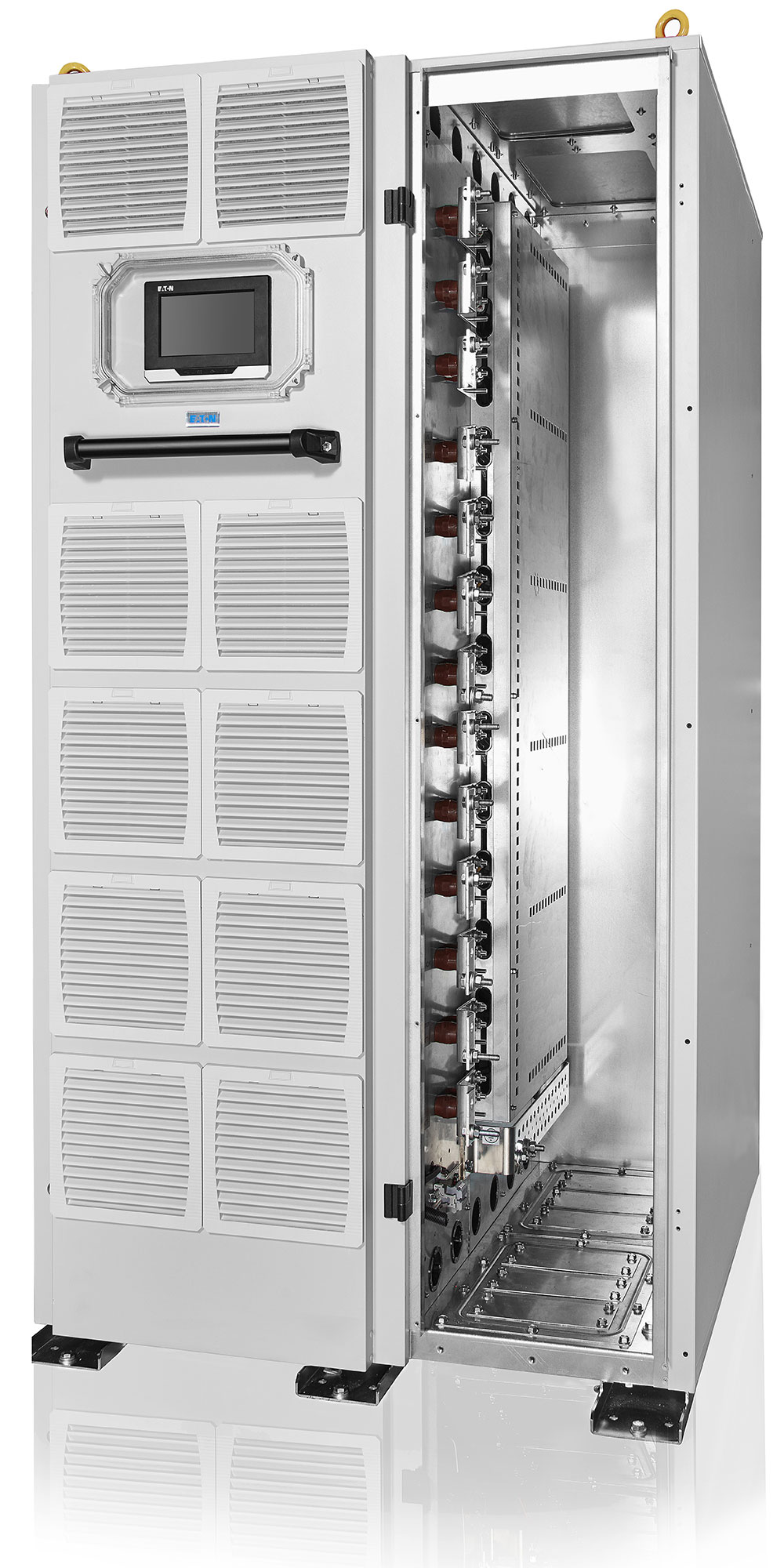

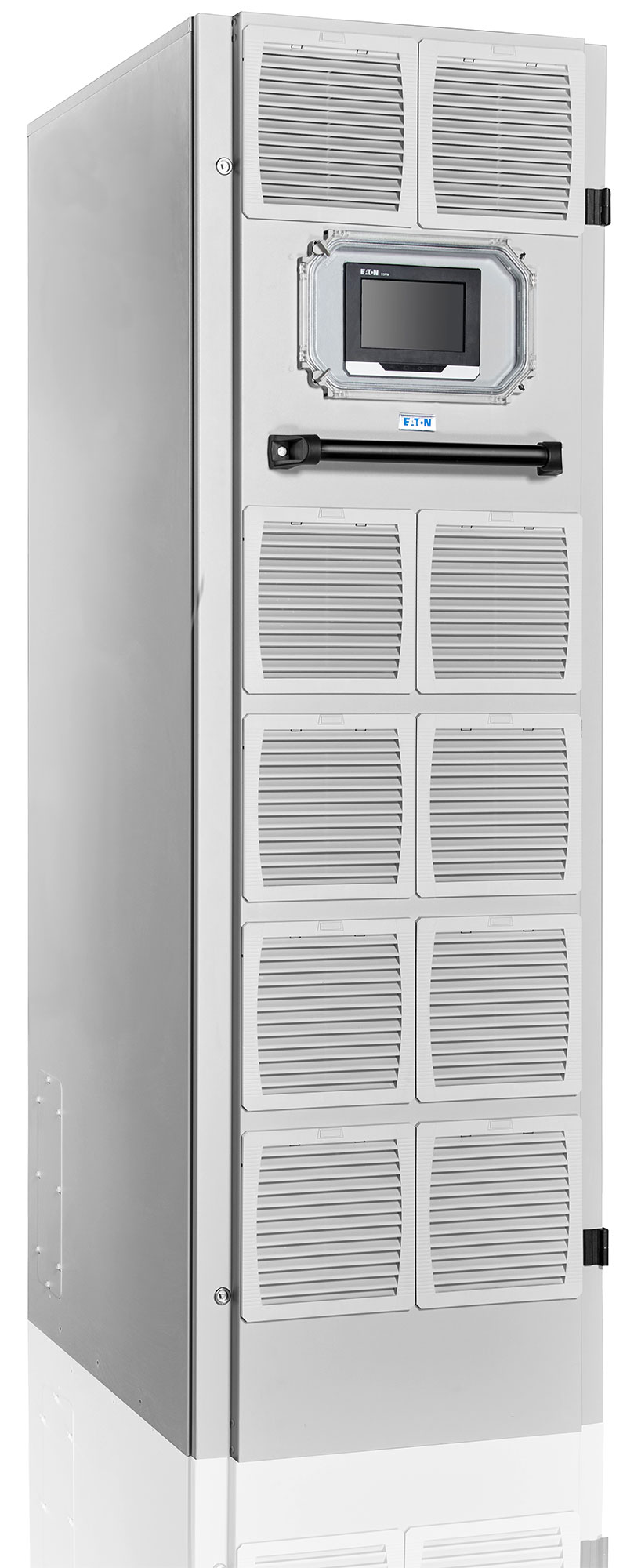

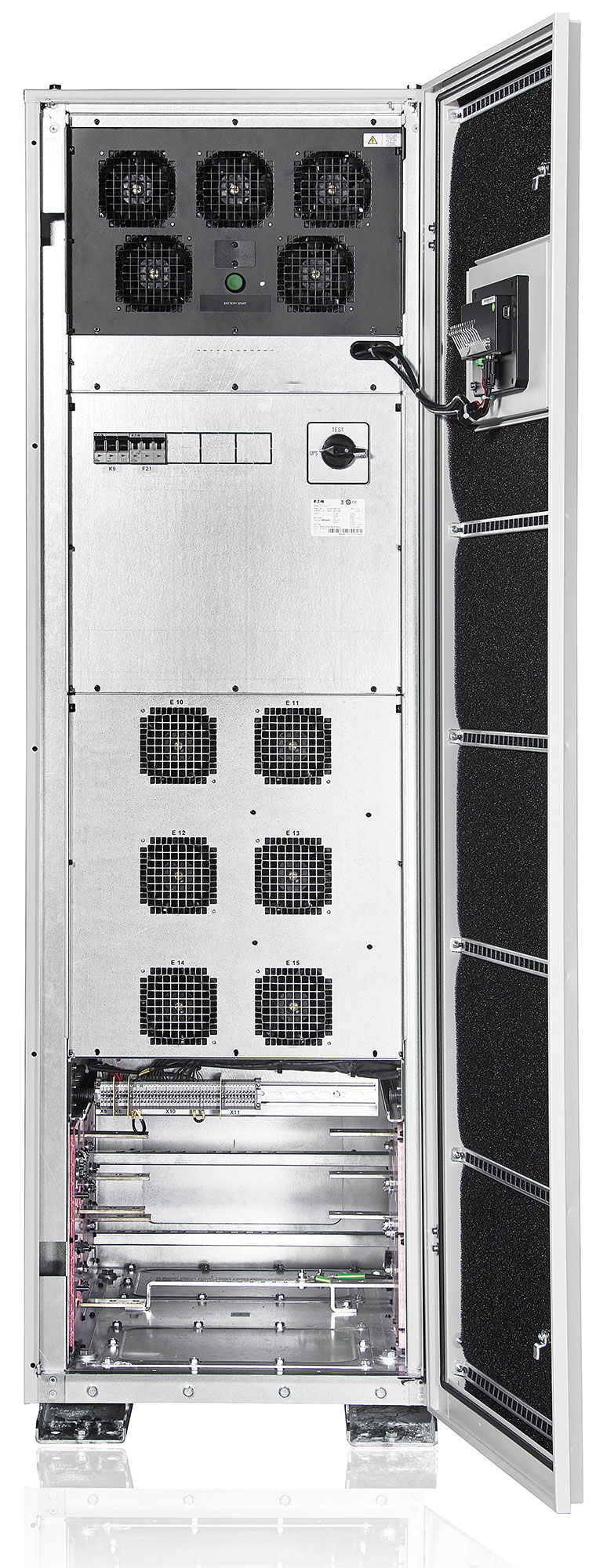

ИБП Eaton 9PHD

Серия промышленных источников бесперебойного питания Eaton 9PHD в модульном исполнении представлена моделями ИБП мощностью от 30 до 200 кВА (кВТ), предназначенных для тяжелых условий эксплуатации на предприятиях промышленного комплекса и различных бизнес приложениях. UPS Eaton 9PHD обеспечивает по-настоящему сильную, интеллектуальную защиту электропитания и совмещает в себе высокую надежность, безопасность и экономичность.

Наши проекты на оборудовании Eaton

ИБП бренда Eaton в настоящее время не поставляются в Россию.
Но мы продолжаем осуществлять ремонт и обслуживание ИБП Eaton.
А также готовы подобрать аналог!

Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса

Развернуть


Преимущества ИБП Eaton 9PHD:

Прочная конструкция для требовательных промышленных условий

  • Защита от грязи, пыли, воды и влаги благодаря корпусу со степенью защиты от IP23 до IP54
  • Печатные платы с конформным покрытием
  • Прочный шкаф, способный выдержать вибрацию и сейсмические воздействия
  • Надежные в применении защитные панели корпуса толщиной 1,5 мм

Интеллектуальные технологии для обеспечения максимальной надежности

  • Дисплей с сенсорным экраном для простоты эксплуатации
  • Модульная конструкция позволяет построить отказоустойчивую систему с внутренним резервированием по схеме N+1
  • Резервированные управляемые вентиляторы охлаждения для каждого модуля питания
  • Параллельное подключение по уникальной технологии Hot Sync от Eaton для создания систем с использованием нескольких ИБП, в том числе по схеме N+1

Интеллектуальные технология для минимизации эксплуатационных затрат

  • ИБП 9PHD задает новые стандарты рабочего КПД, доходящего до уровня 97% в режиме двойного преобразования
  • Более высокий КПД (> 99%) в режиме энергосбережения Energy Saver System (ESS)
  • Благодаря выходному коэффициенту мощности =1, ИБП 9PHD выдает на 10-20% больше активной мощности по сравнению со средними показателями для стандартных ИБП

Простота развертывания для оптимизации затрат на установку

  • Фронтальный доступ для монтажа и обслуживания
  • Монтажные петли для облегчения подъема оборудования в процессе установки
  • Подходит для трех- и четырехпроводных сетей и диапазона напряжения 380-480 В без необходимости использования трансформаторов
  • Не требует большого количества ресурсов благодаря компактной силовой электронике и опциям встроенного трансформатора
  • Возможность использования для подключения безгалогеновых кабелей или кабелей с увеличенным сечением

Безопасность установки и эксплуатации

  • Включает безгалогенные кабели
  • Опциональный комплект для сейсмоустойчивости
  • Соединительные разъемы в комплектах батарей повышают безопасность во время замены батареи
  • Батарейный автомат внутри батарейного шкафа изолирован от воздействия газообразного водорода
  • Внутренний переключатель байпаса для обслуживания и входной выключатель выпрямителя в ИБП мощностью до 150 кВт
  • Подходит для использования как на суше, так и на море.

Почему выбирают оборудование Eaton

Развернуть

Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.

Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.

О компании Eaton Партнерская программа

Технические характеристики

Развернуть
Общие характеристики
Номинальная выходная мощность ИБП (коэффициент мощности 1,0) 30, 40, 50, 80, 100, 120, 150, 160, 200 кВт
КПД в режиме двойного преобразования до 97 %
КПД в режиме энергосбережения Energy Saver System (ESS) > 99 %
Топология инвертора/выпрямителя Бестрансформаторная, IGBT с широтно-импульсной модуляцией
Уровень шума 30–50 Вт < 60 дБА
80–200 кВт: < 65 дБА
при работе в режиме ESS: < 47 дБА
Температура окружающей среды от 0° C до 40° C на высоте 1000 м над уровнем моря, более высокие значения температуры — опционально
Пылевлагозащита IP23, опционально: IP33;IP54
Входы
Проводка на входе 3 фазы + нейтральн. + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое)
С дополнительным трансформатором
380 В – 480 В, 50/60 Гц

208 В – 690 В, 50/60 Гц
Диапазон входного напряжения Вход выпрямителя: + 20 %, если напряжение > 440 В +10 %,
нижняя граница -15 % при нагрузке 100 %, −40 % при нагрузке 50 % без зарядки батареи
вход байпаса от +10% до -15%
Диапазон входных частот 40–72 Гц
Входной коэффициент мощности 0,99
Общее искажение входного тока высшими гармониками (ITHD) 30 кВт: < 4,5 %
40–200 кВт: < 3 %
Возможность плавного пуска Да
Защита от обратного напряжения Да
Выходные характеристики
Проводка на выходе 3 фазы + нейтраль + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое)
С дополнительным трансформатором
380 В – 480 В, 50/60 Гц

208 В – 690 В, 50/60 Гц
Общее искажение выходного напряжения высшими гармониками (UTHD) < 1 % (линейная нагрузка 100 %); < 5 % (эталонная нелинейная нагрузка)
Выходной коэффициент мощности 1,0
Допустимый коэффициент мощности нагрузки 0,8 запаздывание — 0,8 опережение
Перегрузка инвертора 10 мин при нагрузке 102−110 %; 60 с при нагрузке 111−125 %; 10 с при нагрузке 126−150 %; 300 мс при нагрузке > 150 %.
В режиме работы батареи 300 мс при нагрузке > 126 %
Перегрузка при работе на байпасе Длительная < 125 %, 10 мс 1000 %
Примечание: Внешние предохранители в цепи байпаса могут ограничивать перегрузочную способность!
Характеристики батарей
Тип батареи VRLA (AGM/Gel), Lithium, Eaton XLM
Метод зарядки Технология ABM или Float
Температурная компенсация Опционально
Номинальное напряжение батареи (VRLA) от 432 В (36 x 12 В, 216 ячеек) или
480 В (40 x 12 В, 240 ячеек)
Примечание: Комплекты батарей с различным напряжением батареи нельзя подключать параллельно!
Максимальный ток зарядки* 30–50 кВт: 29,3 А
80–100 кВт: 58,6 А
120–150 кВт: 87,9 А
160–200 кВт: 117,2 A
Запуск от батареи Да
Аксессуары
Аксессуары для ИБП встроенные трансформаторы; класс защиты шкафа IP33, IP54; виброгасители и монтажные кронштейны; сейсмокомплект; устройство АВР; комплект для одностороннего питания; система мониторинга КЗ на землю; аварийный выключатель на 24 В; возможность выбора напряжения системы
Дополнительные шкафы промышленные батарейные шкафы с батареями длительного срока службы; соответствующий требованиям трансформаторный шкаф для одного или двух трансформаторов; внешний переключатель байпаса для обслуживания.
Коммуникационные возможности Web/SNMP, ModBus/Jbus, промышленное реле
Коммуникация
MiniSlot 4 коммуникационных разъема
Сетевой/SNMP-интерфейс Да, стандартный
Последовательные порты Встроенный разъем и USB устройства
Релейные входы/выходы 5 релейных входов и специальный аварийный выключатель
1 релейный выход
Соответствие стандартам
Безопасность (сертификация CB) IEC 62040-1
Стандарты ЭМС IEC 62040-2
Производительность IEC 62040-3
Сейсмическое тестирование NEBS GR-63-CORE, зона 4

* если нагрузка не превышает 40 кВт/модуль UPM

Вследствие реализации непрерывной программы по усовершенствованию изделий технические характеристики могут быть изменены без предварительного уведомления.
