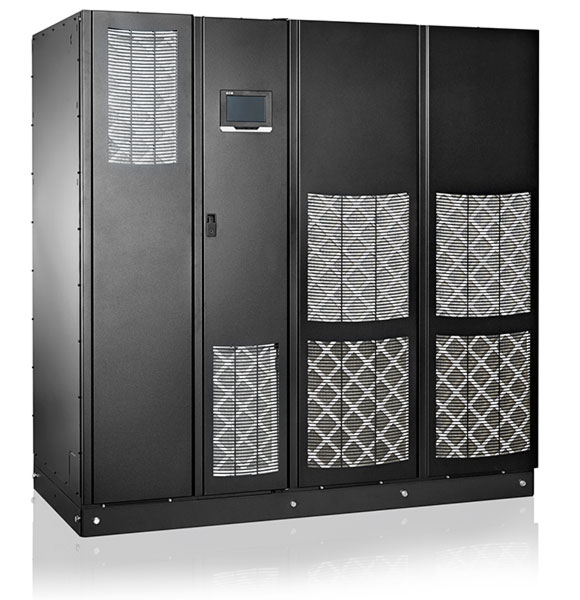

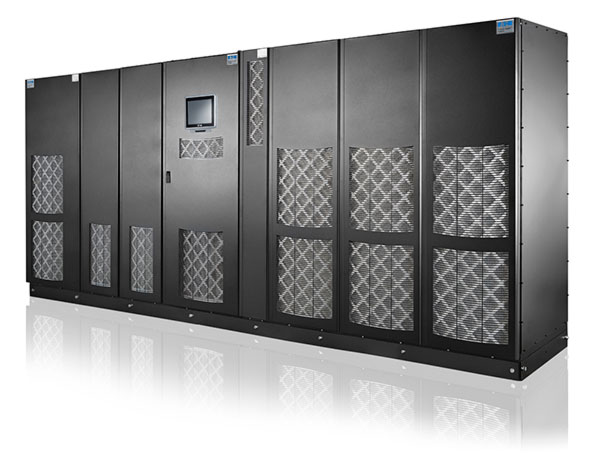

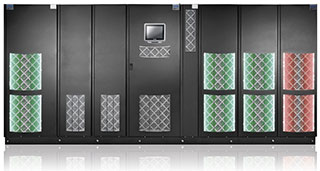

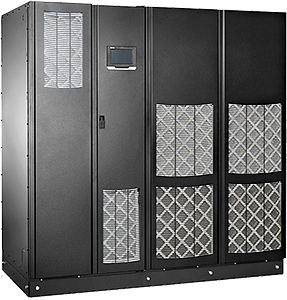

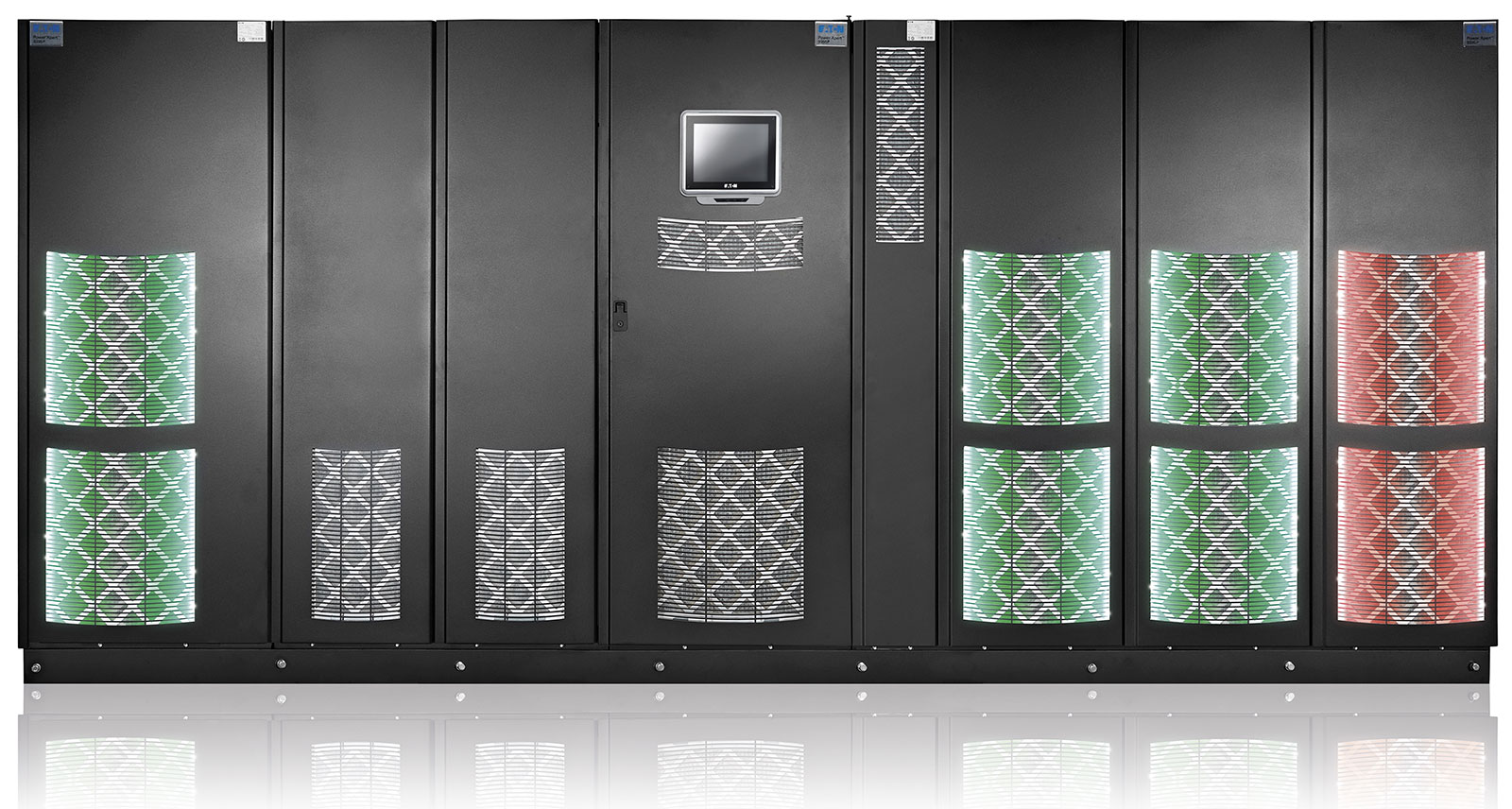

ИБП Eaton 9395P Power Xpert

Eaton 9395P Power Xpert – источник бесперебойного питания с двойным преобразованием напряжения, защищающий подключенное к нему оборудование от всех 9 возможных проблем, возникающих в питающей сети, и обеспечивающий его чистым, бесперебойным электропитанием.

Мощность ИБП 250-1200 кВА

Наши проекты на оборудовании Eaton

ИБП бренда Eaton в настоящее время не поставляются в Россию.
Но мы продолжаем осуществлять ремонт и обслуживание ИБП Eaton.
А также готовы подобрать аналог!

Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса

Развернуть


Модель 9395P – это объединенная единым корпусом интегрированная, многомодульная система защиты электропитания с резервированием (включающая в себя модуль внешнего байпаса), обеспечивающая максимальный уровень защиты электропитания критически важного оборудования.

Архитектурой 9395P предусмотрена возможность наращивания системы при изменениях требований к защите электропитания и мощности нагрузки. На месте установки ИБП впоследствии Вы можете установить второй модуль мощностью 275 кВА, работающий в параллель.

Один из резервных модулей мощностью 275 кВА можно изолировать и обслуживать в то время как другой остается online и продолжает защищать нагрузку. Поэтому для проведения сервисных и профилактических работ не требуется переводить источник в режим байпаса.

Этот ИБП обладает непревзойденными техническими характеристиками, такими как высокий КПД, низкий уровень гармоник (КНИ потребляемого тока) и высокий коэффициент мощности.

ИБП Eaton 9395P Power Xpert обеспечивает надежную работу батарей благодаря инновационному методу трехступенчатого заряда, автоматическим проверкам состояния аккумуляторов, дополнительной температурной компенсации и удаленному мониторингу параметров работы системы.

Модель 9395P отличают компактные размеры, возможность монтажа вплотную к стене (благодаря использованию ввода кабелей либо сверху, либо снизу), а также отсутствие необходимости в межблочных силовых кабелях и соединениях, характерных для параллельных систем ИБП.

ИБП Eaton 9395P Power Xpert совместим с ПО PowerXpert, позволяющим производить мониторинг и управлять работой как ИБП, так и всей системы защиты электропитания, включая мониторинг входных и выходных силовых автоматов и переключателей.

Почему выбирают оборудование Eaton

Развернуть

Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.

Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.

О компании Eaton Партнерская программа

Основные особенности Eaton 9395P

ИБП Eaton 9395P Power Xpert имеют следующие интересные для своего класса особенности:

  • Повышенную мощность 225 кВА/202 кВт и 275 кВА/247 кВт.
  • Высокий КПД до 95% уменьшает общую стоимость эксплуатации системы не только за счет сокращения затрат на электроэнергию, но и за счет сокращения расходов за систему кондиционирования.
  • Уникальная технология параллельной работы ИБП HotSync.
  • Из-за наличия активного выпрямителя на IGBT-транзисторах, искажения входного тока <3%.
  • ИБП можно использовать при слабой подстанции/проводке, сопрягать с чувствительным оборудованием – он практически не искажает входную сеть.
  • ИБП со стороны входа ведет себя, как активная нагрузка и следовательно при стыковке с дизель-генераторной установкой (ДГУ) требует минимального запаса по мощности = 1,3-1,4 (обычно 1,7-2).
  • Русский ж/к экран.

Система управления аккумуляторами

EATON 9395P имеет уникальную систему управления аккумуляторными батареями АВМ.

  1. Увеличение времени жизни батарей и сокращение времени заряда за счет патентованной технологии управления ABM EATON.
  2. Встроенная в ИБП система управления непрерывно контролирует состояние аккумуляторных батарей и проводит их периодическое тестирование.
  3. Дополнительная система термокомпесации контролирует температуру батарей и управляет режимами их заряда, что также продлевает время их жизни.

Назначение EATON 9395P: ИБП разработан в соответствии с требованиями, предъявляемыми пользователями к защите электропитания в центрах обработки данных (ЦОД), производственных процессах, медицинских центрах. ИБП может использоваться для защиты практически любого оборудования с повышенными требованиями к качеству электропитания в самых сложных промышленных условиях эксплуатации.

Основная задача ИБП EATON 9395P: 100% защита Вашей нагрузки от практически всех существующих помех в электросети: импульсных высоковольтных бросков, выбросов напряжения, его длительного падения, кратковременного повышения/понижения напряжения, нестабильности формы, интерференции, полного отключения электропитания.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Технические характеристики

Развернуть
Номинальная выходная мощность ИБП
кВA 250 300 500 600 750 900 1000 1200
кВт 250 275 500 550 750 825 1000 1100
Общие характеристики
КПД в режиме двойного преобразования (полная нагрузка) 95,6%
КПД в режиме двойного преобразования (половинная нагрузка) 96,3%
Адаптивная система управления модулями (VMMS) (двойное преобразование) Значительное увеличение эффективности при низких нагрузках
Эффективность в системе энергосбережения (ESS) до 99,3%
Параллельное подключение по технологии Hot Sync до 7
Внутреннее резервирование N+1 с возможностью избыточного подключения в 600 : 300 кВA
в 900 : 600 кВA
в 1100 : 900 кВA
Возможность обновления на месте да
Топология преобразователя / выпрямителя ШИМ на IGBT-транзисторах
Низкочастотный шум 78 дБ (300 кВA); < 81 дБ 600 кВA); < 83 дБ (900 кВA); < 85 дБ (1200 кВA)
Высота (макс) 1000 м без снижения мощности (макс 2000 м)
Входные характеристики
Входное подключение 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Диапазон входного напряжения +15% / -15% для 400 В или 415 В
+15% / -10% для 380 В
+10% / -10% для байпаса
Диапазон частоты на входе 45-65 Гц
Входной коэффициент мощности 0,99
Полный коэффициент гармоник тока на входе (ITDH) < 3% при номинальной нагрузке в режиме двойного преобразования
Возможность плавного пуска Да
Защита от обратного напряжения Да, стандартная
Выходные характеристики
Выходное подключение 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В 50/60 Гц
Полный коэффициент гармоник напряжения на выходе (UTHD) <2% (100% линейная нагрузка); <5% (нелинейная нагрузка)
Выходной коэффициент мощности 0.9 (для моделей 300, 600, 900 и 1200 кВА)
1.0 (для моделей 250, 500, 750 и 1000 кВА)
Допустимый коэффициент мощности нагрузки 0,7 индуктивного – 0,8 емкостного характера
Перегрузка на преобразователь 10 мин 100-110%; 30 сек 110-125%; 10 сек 125-150%; 300 мс >150%
Перегрузка при работе на байпасе Непрерывная <115%, 20 мс 1000% Примечание! Способность выдерживать перегрузки может быть ограничена номиналом предохранителя
Аккумуляторные батареи
Совместимые типы VRLA (AGM/Gel), Lithium, Eaton XLM
Метод заряда Заряд при постоянном напряжении с ограничением по току или технология Eaton ABM
Температурная компенсация Дополнительно Опционально
Номинальное напряжение батареи (свинцово-кислотной) 480 В (40 x 12 В, 240 ячеек)
Зарядный ток / модель
Макс* A
300
120
600
240
*ограничен максимальным значением номинального тока ИБП на входе
Размеры и вес (ш×г×в)
300 кВА 1350 × 880 × 1880 мм 830 кг
600 кВА 1890 × 880 × 1880 мм 1440 кг
900 кВА 3710 × 880 × 1880 мм 2680 кг
1200 кВА 4450 × 880 × 1880 мм 3120 кг
Опции
  Внешние батарейные модули с батареями увеличенного срока службы, разъем X-Slot для подключения (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, удаленного дисплея ViewUPS-X), встроенный ручной байпас для модели 300 кВА
Связи
X-Slot 4 коммуникационных разъема
Релейные входы/выходы Программируемые 5/1
Соответствует стандартам
Безопасность (сертификат CB) IEC 62040-1
ЭМС IEC 62040-2
Производительность IEC 62040-3

В интересах совершенствования продукции все характеристики могут быть изменены без предварительного уведомления.
