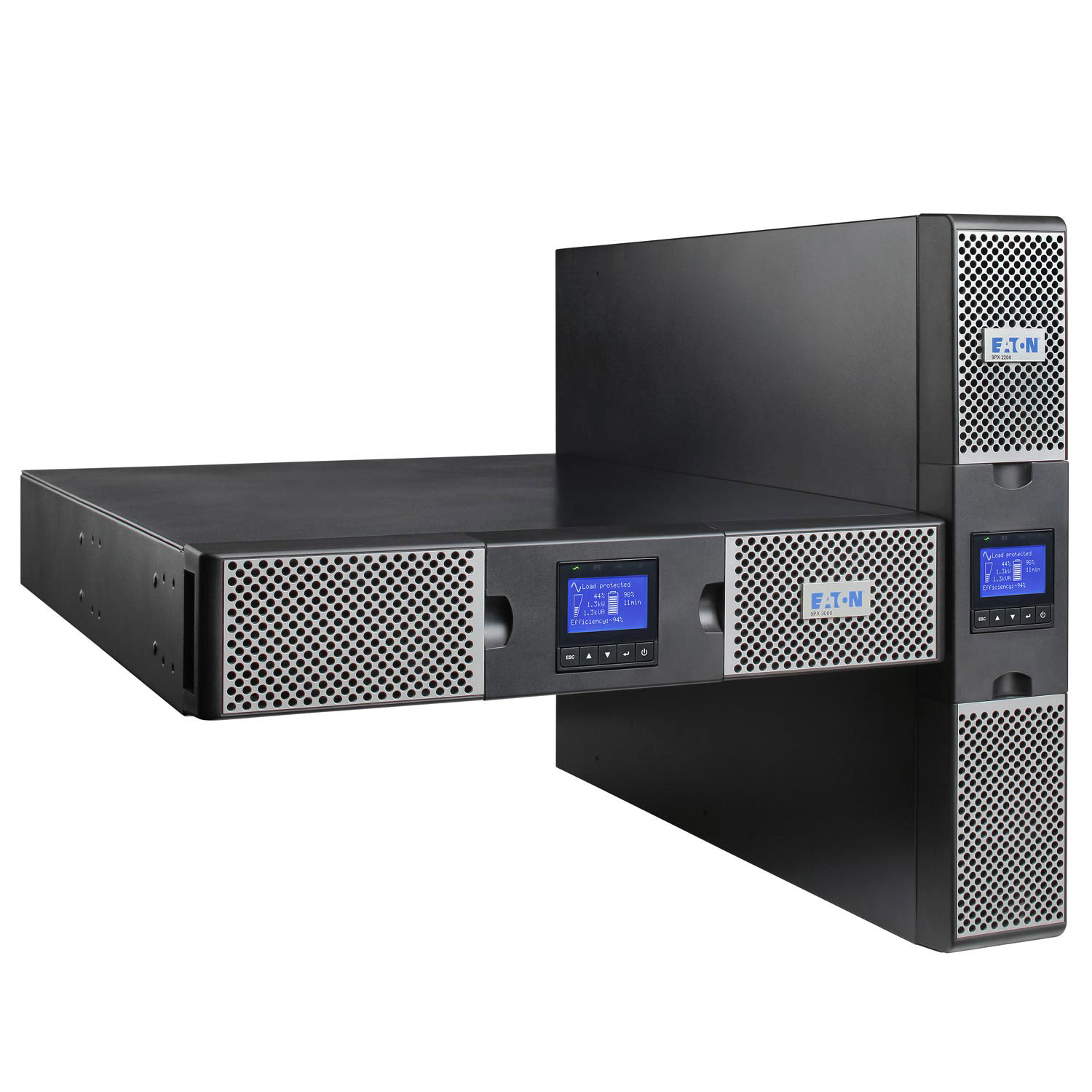

Источник бесперебойного питания (ИБП) Eaton 9PX 2200-3000 Вт

Расширенная защита для:

  • малых и средних ЦОД;
  • ИТ-аппаратуры, хранилищ данных, сетевого и телекоммуникационного оборудования;
  • объектов ИТ- инфраструктуры предприятий, медицинских учреждений.



Производительность и эффективность:

  • ИБП 9PX — первый в своем классе ИБП, обладающий коэффициентом мощности, равным единице (ВА=Вт). Он обеспечивает большую на 11% мощность по сравнению с ИБП того же класса. Может питать больше серверов по сравнению с ИБП такой же номинальной мощности, но имеющим меньший коэффициент мощности.
  • ИБП 9PX соответствует стандарту Energy Star и обладает лучшим в своем классе КПД, что позволяет сокращать расходы на электроэнергию и охлаждение.
  • Топология с двойным преобразованием напряжения. ИБП Eaton 9PX оснащен функцией постоянного мониторинга параметров работы силовой системы и регулирования напряжения и частоты.
  • Универсальный форм-фактор «стойка/башня» делает 9PX наиболее компактным решением, позволяя ИБП размером 2U производить до 3000 Вт мощности.

Управляемость:

  • Графический ЖК-монитор отображает на одном экране информацию о состоянии ИБП и результаты измерений параметров. Кроме того, доступны расширенные возможности настройки.
  • ИБП 9PX может измерять потребление электроэнергии непосредственно на контролируемых группах розеток. Показания в киловатт-часах отображаются на ЖК-мониторе или на компьютере с установленным программным обеспечением Eaton Intelligent Power® Software.
  • Сегментирование нагрузки позволяет задавать неприоритетное оборудование, которое можно отключать для максимального продления времени питания от батарей необходимой для работы аппаратуры.
  • ИБП 9PX оборудован последовательным и USB-интерфейсами, а также гнездом для дополнительной сетевой карты. Программное обеспечение Eaton Intelligent Power® Software легко совместимо со всеми основными платформами виртуализации и инструментами облачного управления.

Доступность и гибкость:

  • ИБП 9PX 2200 и 3000 доступны в конфигурации RT2U (оптимизирована для монтажа в стойку) или RT3U (для башенного монтажа или монтажа в стойку малой глубины), опоры и направляющие включены в комплект поставки всех моделей.
  • Встроенный байпас обеспечивает бесперебойную работу в случае внутренней неисправности. Также предоставляется сервисный байпас (входит в стандартную комплектацию HotSwap), позволяющий легко заменять ИБП.
  • Увеличенный срок службы батарей: технология управления аккумуляторными батареями Eaton ABM® использует уникальный трехступенчатый алгоритм заряда, продлевающий срок службы батарей на 50 %.
  • Существует возможность подключения до 4 модулей внешних батарей, поддерживающих замену в «горячем» режиме. Это позволяет увеличить время работы системы на несколько часов.

Технические характеристики ИБП Eaton 9PX:

  • Графический ЖК-дисплей (весь спектр информации о состоянии ИБП и результаты измерений параметров)
  • Расширенные возможности компоновки
  • Панель для замены АКБ (в «горячем» режиме)
  • Гнездо для карты сетевого управления (стандартная карта является стандартной в версии Netpack)
  • Выходы: 8 x IEC 10 А + 2 x IEC 16 А с измерением электроэнергии (включая 2 группы с программным управлением)
  • USB-порт, 1 последовательный порт, дистанционное ВКЛ./ВЫКЛ., дистанционное ВЫКЛ. питания и релейный выход
  • Разъем для внешней батареи

Технические характеристики

2200ВА

3000ВА

Номинальная мощность (ВА/Вт)

2200 ВА/2200 Вт

3000 ВА/3000 Вт

Конфигурация

RT2U (башня/стойка 2U) и RT3U (башня/стойка

3U малой глубины)



Электрические характеристики

Технология

Двойное преобразование напряжения с системой

коррекции коэффициента мощности PFC



Номинальное напряжение

200/208/220/230/240 В



Диапазон входного напряжения

176–276 В без снижения мощности (до 100–276 В со

снижением мощности)



Диапазон входных частот

40–70 Гц, автопереключение 50/60 Гц, режим

конвертера частоты



КПД

до 93 % в режиме онлайн (до 98 % в

высокоэффективном режиме)

до 94 % в режиме онлайн (до 98 % в

высокоэффективном режиме)

Разъемы



Входы

1 IEC C20 (16 A) или клеммная колодка с подключением механического байпаса

HotSwap MBP HW (жестко смонтированный)

Выходы

8 розеток IEC C13 (10 А) + 2 розетки IEC C19 (16 А)

Выходы с сервисным байпасом с горячей заменой (HotSwap)

4 розетки FR/Schuko, или 6 розеток IEC 10 A, или клеммные колодки (жестко смонтированные)

Группа переключаемых розеток

2 группы розеток

Характеристики батарей



Стандартное время автономной работы (минуты)*

300 Вт

500 Вт

800 Вт

1200 Вт

1800 Вт

2500 Вт

9PX 2200

44

23

15

9

5



9PX 2200 + 1 модуль внешних батарей

205

120

75

47

29



9PX 2200 + 4 модуля внешних батарей

780

480

295

184

118



9PX 3000

60

36

23

13

7

4

9PX 3000 + 1 модуль внешних батарей

221

140

84

52

33

22

9PX 3000 + 4 модуля внешних батарей

824

520

320

194

122

80

Система управления батареями

Метод заряда типа ABM® или с температурной компенсацией (выбирается пользователем), автоматическая

проверка батарей, защита от глубокого разряда, автоматическое распознавание подключения внешних батарей.

Подключения

Коммуникационные порты

1 USB -порт + 1 последовательный порт RS232 + 1 миниклемма для дистанционного ВКЛ./ВЫКЛ. + 1 миниклемма

для дистанционного Выкл. питания + 1 миниклемма для выходного реле

Коммуникационный слот

1 слот для сетевой карты Network-MS (включена в версию Netpack), карт ModBus-MS или Relay-MS

Условия эксплуатации, стандарты и сертификаты

Рабочая температура

от 0 до 40 °C

Стандартный уровень шума

40 дБ

Стандарты безопасности

IEC/EN 62040-1, UL 1778, CSA 22.2

Стандарты ЭМС

IEC/EN 62040 -2 , FCC Class B, CISPR22 Class B

Сертификаты и маркировка

Отчет CE /CB (TUV) / cULus / EAC / RCM / KC / Energy Star

Габариты В x Ш x Д в мм/масса

ИБП

версия 2U: 86,5х440х605/25 кг

версия 3U малой глубины: 130х440х485/24,5 кг

версия 2U: 86,5х440х605/27,6 кг

версия 3U малой глубины: 130х440х485/27,4 кг

Модуль внешних батарей (EBM)

версия 2U: 86,5х440х605/39,2 кг

версия 3U малой глубины: 130х440х485/38,2 кг



Сервис и обслуживание

Гарантия

3 года на электронное оборудование, 2 года на батареи

* Указано приблизительное время автономной работы, оно может меняться в зависимости от оборудования, конфигурации, возраста батареи, температуры и т.д.

Номера изделий*

9PX 2200 ВА

9PX 3000 ВА

ИБП RT3U

9PX2200IRT3U

9PX3000IRT3U

ИБП RT2U

9PX2200IRT2U

9PX3000IRT2U

ИБП RT3U с HotSwap MBP

IEC: 9PX2200IRTBP HW: 9PX2200IRTBPH FR:

9PX2200IRTBPF DIN: 9PX2200IRTBPD BS: 9PX2200IRTBPB

IEC: 9PX3000IRTBP HW: 9PX3000IRTBPH FR: 9PX3000IRTBPF

DIN: 9PX3000IRTBPD BS: 9PX3000IRTBPB

ИБП RT2U с сетевой картой

9PX2200IRTN

9PX3000IRTN

Модуль внешних батарей (EBM)

2U: 9PXEBM72RT2U

3U: 9PXEBM72RT3U

Кабель для соединения батарей, 2 м

EBMCBL72



Система интеграции батарей

BINTSYS



*Все ИБП 9PX и модули внешних батарей (EBM) поставляются с комплектом для монтажа в стойку

Вследствие реализации непрерывной программы по усовершенствованию изделий технические характеристики могут быть изменены без предварительного уведомления.

Время автономной работы в минутах:

9PX (% of rated load)

5

10

20

30

40

50

60

70

80

90

100

2200

120

59

29

19

13,5

10

7,5

6

5

4,0

3,5

3000

115

60

30

20

13

9,5

7

5,5

4,5

3,5

3

2200 + 1 EBM

562

281

141

92

67

52

42

35

30

26

23

2200 + 2 EBM

1072

537

270

177

129

100

82

68

58

50

45

2200 + 3 EBM

1625

815

411

269

196

153

124

104

89

77

69

2200 + 4 EBM

2210

1109

560

366

267

208

170

142

121

105

94

3000 + 1 EBM

428

221

112

73

52

40

33

27

23

20

17

3000 + 2 EBM

789

408

207

134

96

74

60

51

43

37

33

3000 + 3 EBM

1181

610

310

200

144

111

90

76

64

55

49

3000 + 4 EBM

1595

824

419

270

194

150

122

102

86

74

66

Технические данные

5 кВА

6 кВА

8 кВА

11 кВА

Номинальные значения (кВА/кВт)

5 кВА/4,5 кВт

6 кВА/5,4 кВт

8 кВА/7,2 кВт

11 кВА/10 кВт

Электрические характеристики

Технология

Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC

Номинальное напряжение:

200/208/220/230/240 В

200/208/220/230/240/250 В

Диапазон входного напряжения

176-276 В без снижения номинальной мощности (до 100–276 В со снижением номинальной мощности)

Выходное напряжение/THDU

200/208/220/230/240 В +/– 1%; THDU <2%

200/208/220/230/240/250 В +/– 1%; THDU <2%

Диапазон частоты на входе/THDI

40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5%

КПД

До 94% в режиме онлайн, 98% в режиме высокой производительности

До 95% в режиме онлайн, 98% в режиме высокой производительности

Крест-фактор / Ток короткого замыкания

3:1/90 А

3:1/90 А

3:1/120 А

3:1/150 А

Допустимая перегрузка

102–110% : 120с, 110–125%: 60с, 125–150%: 10с, >150%: 500мс

102–110% : 120с, 110–125%: 60с, 125–150%: 10с, >150%: 900мс

Подключения

Вход

Клеммная колодка (до 10 мм2)

Клеммная колодка (до 16 мм2

Terminal block (up to 16mm2 )

Выходы

Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 (16А)

Клеммная колодка

Выходы с сервисным байпасом HotSwap

Клеммная колодка + 3 IEC C13 (10 A) + 2 IEC C19 (16 A)

Клеммная колодка + 4 IEC C19 (16 А)

Батареи

Стандартное время автономной работы при 50 и 70% нагрузки*

9PX

13/10 мин

11/8 мин

20/15 мин

13/9 мин

9PX + 1 EBM

60/40 мин

48/34 мин

48/32 мин

32/21 мин

9PX + 4 EBM

220/150 мин

170/120 мин

140/100 мин

100/70 мин

Управление зарядом батарей

ABM® и заряд с термокомпенсацией (выбирается пользователем), автоматическое тестирование батареи, защита от глубокого разряда, автоматическое распознавание внешних батарейных блоков.

Коммуникация

Коммуникационные порты

1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельного подключения.

Коммуникационное гнездо

1 гнездо для карты Network-MS (включено в версию Netpack), карты ModBus-MS или Relay-MS.

Условия эксплуатации, стандарты и сертификаты

Рабочий диапазон температуры

0 до 40°C непрерывно

Уровень шума

<45 Дб

<45 Дб

<48Дб

<50 Дб

Безопасность

IEC/EN 62040-1, UL 1778, CSA 22.2

Электромагнитная совместимость, рабочие характеристики

IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Рабочие характеристики)

Сертификаты

ГОСТ-Р, CE, CB-отчет (TUV), UL

Габариты Ш x В x Г / Вес

ИБП

440(19’’)*130(3U)
*685мм/48к

440(19’’)*130(3U)*685мм/48кг

440(19’’)*260(6U)*700мм/84кг

440(19’’)*260(6U)
*700мм/86к

Внешний батарейный модуль (EBM)

440(19’’)*130(3U)
*645мм/68кг

440(19’’)*130(3U)*645мм/68кг

440(19’’)*130(3U)*680мм/65кг

440(19’’)*130(3U)
*680мм/65кг

Силовой модуль

-

-

440(19’’)*130(3U)*700мм/19кг

440(19’’)*130(3U)
*700мм/21кг

Артикулы

9PX 5 кВА

9PX 6 кВА

9PX 8 кВА

9PX 11 кВА

ИБП с сервисным байпасом HotSwap

9PX5KiBP

9PX6KiBP

9PX8KiBP

9PX11KiBP

ИБП с сетевой картой и комплектом стоечного

крепления

9PX5KiRTN

9PX6KiRTN

-

-

ИБП с сервисным байпасом HotSwap, сетевой картой и

комплектами стоечного крепления

-

-

9PX8KiRTNBP

9PX11KiRTNBP

Внешний батарейный модуль (EBM)

9PXEBM180

9PXEBM180

9PXEBM240

9PXEBM240

Силовой модуль

-

-

9PX8KiPM

9PX11KiPM

Сервисный байпас HotSwap

MBP6Ki

MBP6Ki

MBP11Ki

MBP11Ki

Трансформатор

TFMR11Ki

TFMR11Ki

TFMR11Ki

TFMR11Ki

Внешнее зарядное устройство с комплектом стоечного

крепления

-

-

SC240RT

SC240RT

Кабель подключения батарейного блока 1,8 м

EBMCBL180

EBMCBL180

EBMCBL240

EBMCBL240

Система интегрирования батарей

BINTSYS

BINTSYS

BINTSYS

BINTSYS

Комплект стоечного крепления

9RK

9RK

9RK

9RK

Наши специалисты всегда помогут вам подобрать аккумуляторы для данного ИБП
