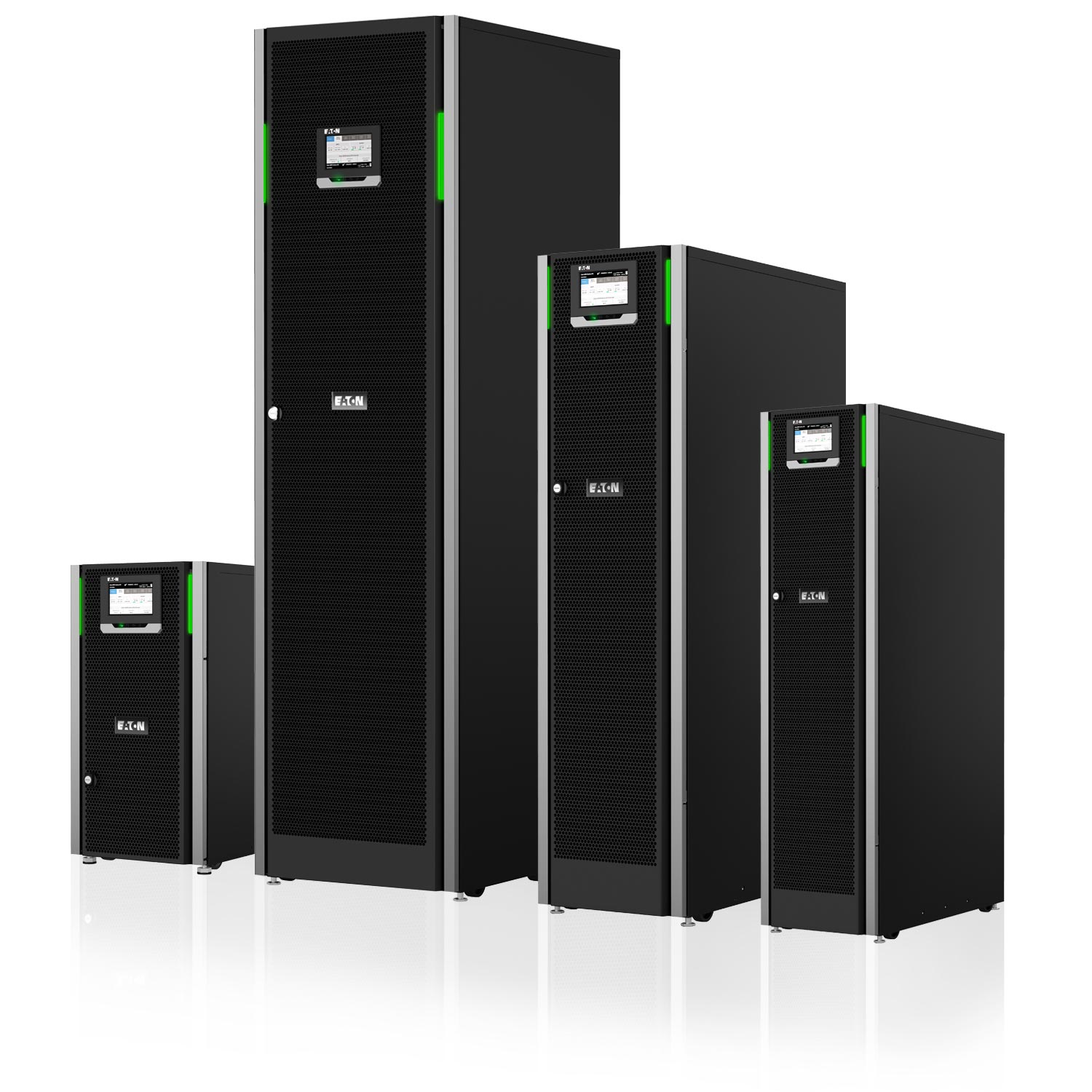

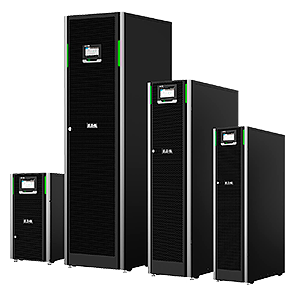

ИБП Eaton 91PS
Два варианта поставки: Eaton 91PS (1:1) 8-10 кВт или Eaton 91PS (3:1) 8-30 кВт
Ключевые сферы применения
Информационные технологии:
- Серверные комнаты
- Малые центры обработки данных
Критически важное оборудование:
- Промышленное производство/Промышленные объекты
- Транспорт
- Коммерческие здания
- Здравоохранение
- Телекоммуникации
- Государственный сектор
Почему выбирают оборудование Eaton
Развернуть
Eaton - ведущий мировой поставщик комплексных решений по обеспечению качественного электропитания. Признанный лидер с большой долей рынка по всему миру а также в России. Имеет более чем 45-летний опыт в области разработки и производства систем бесперебойного питания. В компании работает около 100 тысяч сотрудников. Свои решения в области управления энергией Eaton поставляет клиентам более чем в 175 странах.
Все решения Eaton являются результатом регулярных технологических инноваций и по праву могут называться «продукцией нового поколения»: их разработка осуществляется с использованием унифицированной технологической платформы, благодаря чему значительно упрощается процесс совершенствования и модернизации системы питания. Компания разрабатывает собственные уникальные технологии, которые выгодно отличают ее продукцию и является владельцем нескольких сотен патентов.
О компании Eaton Партнерская программа
✔ Подбор оборудования под ваши задачи
✔ Всё оборудование Eaton в наличии на складе
Минимальная совокупная стоимость владения (ТСО)
- Самый высокий КПД в своем диапазоне мощности, свыше 96 % в режиме двойного преобразования и до 99 % в энергосберегающем режиме (ESS)
- Параллельное подключение до 4 ИБП
- Минимальная площадь занимаемой поверхности 0,25 м2
- Коэффициент мощности равен единице (1.0) - больше активной мощности
Максимальная готовность к работе
- Запатентованная технология распределения нагрузки HotSync® допускает параллельную работу ИБП без связи или обмена сигналами. Исключение канала связи исключает риск единой точки отказа параллельной системы ИБП
- Оснащен сверхбыстрым плавким предохранителем в статическом переключателе - гарантирует безопасность при любых обстоятельствах
- Встроенная защита от обратного тока в стандартной комплектации - не требуется установка дополнительной защиты
- Интеллектуальное управление батареями (ABM) - технология защиты и продления срока службы батарей
- Имеет российский сертификат сейсмостойкости на землетрясение до 9 баллов по шкале MSK-64
- 91PS и программное обеспечение Intelligent Power Manager от Eaton поднимают надежность системы на новый уровень посредством объединения мониторинга электротехнической и ИТ-инфраструктур
Готовы к требованиям будущего
Быстрое внедрение облачных технологий, постоянное развитие ИТ - всё это требует еще более эффективных, устойчивых, масштабируемых и безопасных решений для защиты электропитания. ИБП Eaton 91PS - интеллектуальные ИБП, готовые к виртуализации и поддержке цифровой трансформации бизнеса.
- С помощью ИБП Eaton 91PS и ПО Intelligent Power инфраструктура перейдет на новый уровень контроля и управления, объединяя ИТ и электропитание.
- Управление ИТ и электропитанием через "единое окно"
- Сегментация нагрузки: снижение нагрузки на 50% означает увеличение срока службы на 250%
Технические характеристики Eaton 91PS (1:1) 8-10 кВт
Развернуть| Общие сведения Eaton 91PS 8-10 кВА | |
| Ссылка на модель в каталоге | 91PS-8(10)-0-MBS |
| 91PS-8(10)-1x9Ah-MBS | |
| 91PS-10(10)-0-MBS | |
| 91PS-10(10)-1x9Ah-MBS | |
| Количество внутренних батарей | 0 или 1 x 32 блоков |
| Модернизации | Да, до 10 кВт |
| Внешнее распараллеливание | До 4 блоков с технологией HotSync |
| Топология ИБП | Двойное преобразование, 3-уровневые IGBT преобразователи |
| Эффективность в режиме двойного преобразования | 96% |
| Эффективность в режиме энергосбережения (ESS)1 | До 99% |
| Размеры ИБП (ширина x глубина x высота) | 335 x 750 x 950 mm |
| Степень защиты ИБП | IP 20 |
| Акустический шум на расстоянии 1 м при температуре окружающей среды 25 °C | < 54 дБА в двойном преобразовании |
| < 47 дБА в ESS | |
| Максимальная высота обслуживания | 1000 м (3300 футов) над уровнем моря при 40 °C |
| Максимум 2000 м (6600 футов) с 1% снижением номинальных значений за каждые 100 м | |
| Ввод | |
| Проводка входного сигнала | 3:1 3 фазы + нейтраль |
| 1:1 1 фаза + нейтраль | |
| Входное напряжение | 3:1 220/380 V; 230/400 V; 240/415 V |
| 1:1 220 V; 230 V; 240 V | |
| Ввод ITHD: | |
| Активная нагрузка | 8 кВт < 4,0% и 10 kW < 3,5% |
| Нелинейная нагрузка | 8 кВт < 6.5% и 10 кВт < 5,5% |
| Допустимое отклонение напряжения: | |
| Входной выпрямитель | 187 до 276 В |
| Вход байпаса | номинальное напряжение -15% / +10% |
| Номинальная входная частота | 50 или 60 Гц, настраивается потребителем |
| Допуск частоты | 40 до 72 Гц |
| Входной коэффициент мощности | 0.99 |
| Возможность плавного пуска | Да |
| Внутренняя защита подпитки | Да, для выпрямительных и байпасных линий |
| Выход | Eaton 91PS |
| Проводка выхода | 1 фаза + нейтраль |
| Номинальное выходное напряжение | 220 V; 230 V; 240 V |
| Выход UTHD | |
| 100% линейная нагрузка | < 1.5% |
| 100% нелинейная нагрузка | < 2.5% |
| Номинальный выходной коэффициент мощности | 8 кВт / 8 кВА или 10 кВт / 10 кВА |
| Допустимая перегрузка инвертора | 10 мин 102-110% нагрузки |
| 60 сек 111-125% нагрузки | |
| 10 сек 126-150% нагрузки | |
| 300 мс > 150 % | |
| Допустимая перегрузка байпаса | Непрерывная нагрузка < 125% |
| Нагрузка 20 мс 1000% | |
| Коэффициент мощности нагрузки : | |
| Номинальный | 1.0 |
| Допустимый диапазон | от 0.8 отставания до 0.8 опережения |
| Батарея | |
| Технология батареи | 12 V, VRLA |
| Номинальная емкость Ач (С10) | 9Ah |
| Расчетный срок службы батареи | 5 лет |
| Количество батареи: | |
| Внутренний | 32 блока, 192 ячейки на батарейный ряд |
| Внешний | 28-40 блоков на батарейный ряд |
| Напряжение батареи: | |
| Внутренний | 384 V |
| Внешний | 336 V – 480 V |
| Метод заряда | Технология ABM или "плавающая" зарядка |
| Предел зарядного тока | По умолчанию 5А, настраиваемые |
| Максимум 12.5A | |
| Вариант старта батареи | Да |
| Технологии альтернативных источников энергии | Влажные ячейки батареи |
| NiCd батареи | |
| Li-ion батареи | |
| Суперконденсаторы | |
| Связь | |
| Мини-слот | 2 способа коммуникации |
| Интерфейс сети / SNMP | Да, стандартный |
| Стандартные порты подключения | Мини-порты, слот для опциональных карт, USB-устройства и USB-хост, порт RS-232 сервисный порт, релейный выход, 5 аварийных входов и специальный EPO,Web и SNMP-карты |
| Соответствие стандартам | |
| Безопасность (аттестованный CB) | IEC 62040-1 |
| EMC | IEC 62040-2 |
| Производительность | IEC 62040-3 |
| RoHS | Директива ЕС 2011/65 / EU |
| WEEE | Директива ЕС 2012/19 / EU |
В связи с непрерывными программами развития и улучшения продукта технические характеристики могут быть изменены без уведомления.
Технические характеристики Eaton 91PS (3:1) 8-30 кВт
Развернуть| Общие сведения Eaton 91PS 8-30 кВА | |
| Ссылка на модель в каталоге | 91PS-XX(15)-YY- |
| 91PS-XX(30)-YY- | |
| Количество внутренних батарей | 0 - 4 рядов (32 ячеек в ряду) |
| Модернизации | Да, до 30 кВт |
| Внешнее распараллеливание | До 4 блоков с технологией HotSync |
| Топология ИБП | Двойное преобразование, 3-уровневые IGBT преобразователи |
| Эффективность в режиме двойного преобразования | 96% |
| Эффективность в режиме энергосбережения (ESS)1 | До 99% |
| Размеры ИБП (ширина x глубина x высота) | 335 x 750 x 1300 мм (корпус 15/20 кВт) |
| 480 x 750 x 1750 мм (корпус 30/40 кВт) | |
| Степень защиты ИБП | IP 20 (выше доступен как опция) |
| Акустический шум на расстоянии 1 м при температуре окружающей среды 25 °C | < 60 дБА в двойном преобразовании |
| < 47 дБА в ESS | |
| Максимальная высота обслуживания | 1000 м (3300 футов) над уровнем моря при 40 °C |
| Максимум 2000 м (6600 футов) с 1% снижением номинальных значений за каждые 100 м | |
| Ввод | |
| Проводка входного сигнала | 3 фазы + нейтраль |
| Входное напряжение | 220/380 V; 230/400 V; 240/415 V |
| Ввод ITHD: | |
| Активная нагрузка | < 3 % |
| Нелинейная нагрузка | 8-10 kW < 5 % |
| 15-40 kW < 4 % | |
| Допустимое отклонение напряжения: | |
| Входной выпрямитель | 187 до 276 В |
| Вход байпаса | номинальное напряжение -15% / +10% |
| Номинальная входная частота | 50 или 60 Гц, настраивается потребителем |
| Допуск частоты | 40 до 72 Гц |
| Входной коэффициент мощности | 0.99 |
| Возможность плавного пуска | Да |
| Внутренняя защита подпитки | Да, для выпрямительных и байпасных линий |
| Выход | |
| Проводка выхода | 1 фаза + нейтраль |
| Номинальное выходное напряжение | 220 V; 230 V; 240 V |
| Выход UTHD | |
| 100% линейная нагрузка | < 1.5% |
| 100% нелинейная нагрузка | < 2.5% |
| Номинальный выходной коэффициент мощности | 8 кВт / 8 кВА |
| 10 кВт / 10 кВА | |
| 15 кВт / 15 кВА | |
| 20 кВт / 20 кВА | |
| 30 кВт / 30 кВА | |
| Допустимая перегрузка инвертора | 10 min 102-110% load |
| 60 sec 111-125% load | |
| 10 sec 126-150% load | |
| 300 ms > 150 % | |
| Допустимая перегрузка байпаса | Непрерывная нагрузка < 125% |
| Нагрузка 20 мс 1000% | |
| Коэффициент мощности нагрузки : | |
| Номинальный | 1.0 |
| Допустимый диапазон | от 0.8 отставания до 0.8 опережения |
| Батарея | |
| Технология батареи | 12 V, VRLA |
| Номинальная емкость Ач (С10) | 9Ah |
| Расчетный срок службы батареи | 5 лет |
| Количество батареи: | |
| Внутренний | 32 блока, 192 ячейки на батарейный ряд |
| Внешний | 28-40 блоков на батарейный ряд |
| Напряжение батареи: | |
| Внутренний | 384 V |
| Внешний | 336 V – 480 V |
| Метод заряда | Технология ABM или "плавающая" зарядка |
| Предел зарядного тока | По умолчанию 5А, настраиваемые |
| Максимум 18 блок питания | |
| Вариант старта батареи | Да |
| Технологии альтернативных источников энергии | Влажные ячейки батареи |
| NiCd батареи | |
| Li-ion батареи | |
| Суперконденсаторы | |
| Связь | |
| Мини-слот | 2 способа коммуникации |
| Интерфейс сети / SNMP | Да, стандартный |
| Стандартные порты подключения | Мини-порты, слот для опциональных карт, USB-устройства и USB-хост, порт RS-232 сервисный порт, релейный выход, 5 аварийных входов и специальный EPO,Web и SNMP-карты |
| Соответствие стандартам | |
| Безопасность (аттестованный CB) | IEC 62040-1; аттестованный CB |
| EMC | IEC 62040-2 |
| Производительность | IEC 62040-3 |
| RoHS | Директива ЕС 2011/65 / EU |
| WEEE | Директива ЕС 2012/19 / EU |
1. IEC 62040-3 Class 3 output
В связи с непрерывными программами развития и улучшения продукта технические характеристики могут быть изменены без уведомления.
