ИБП Eaton 93PM G2

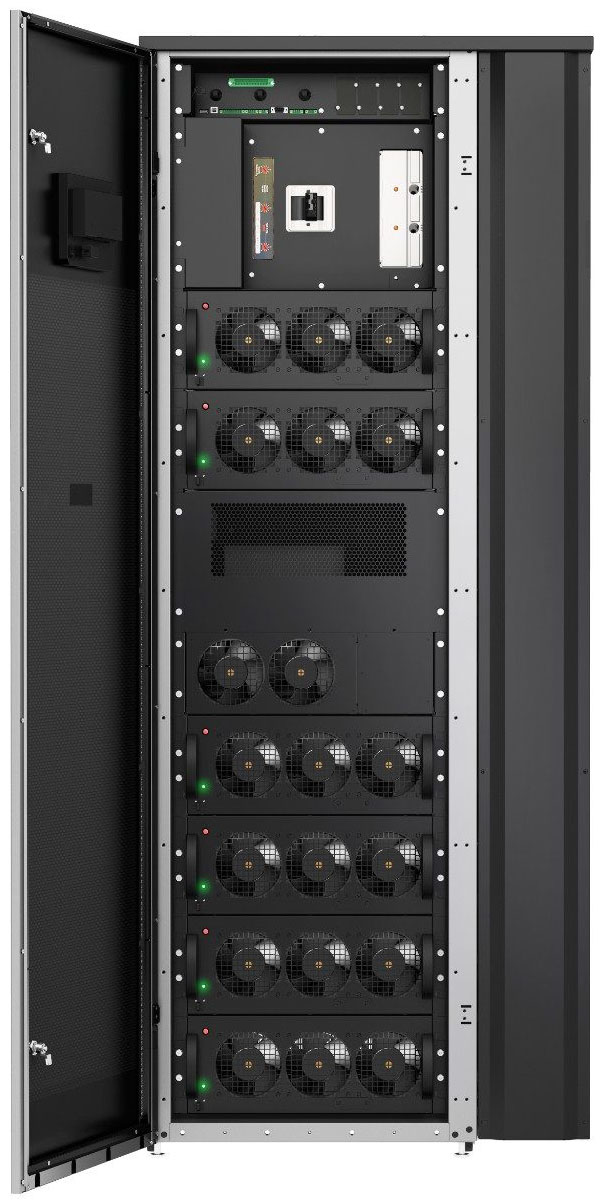

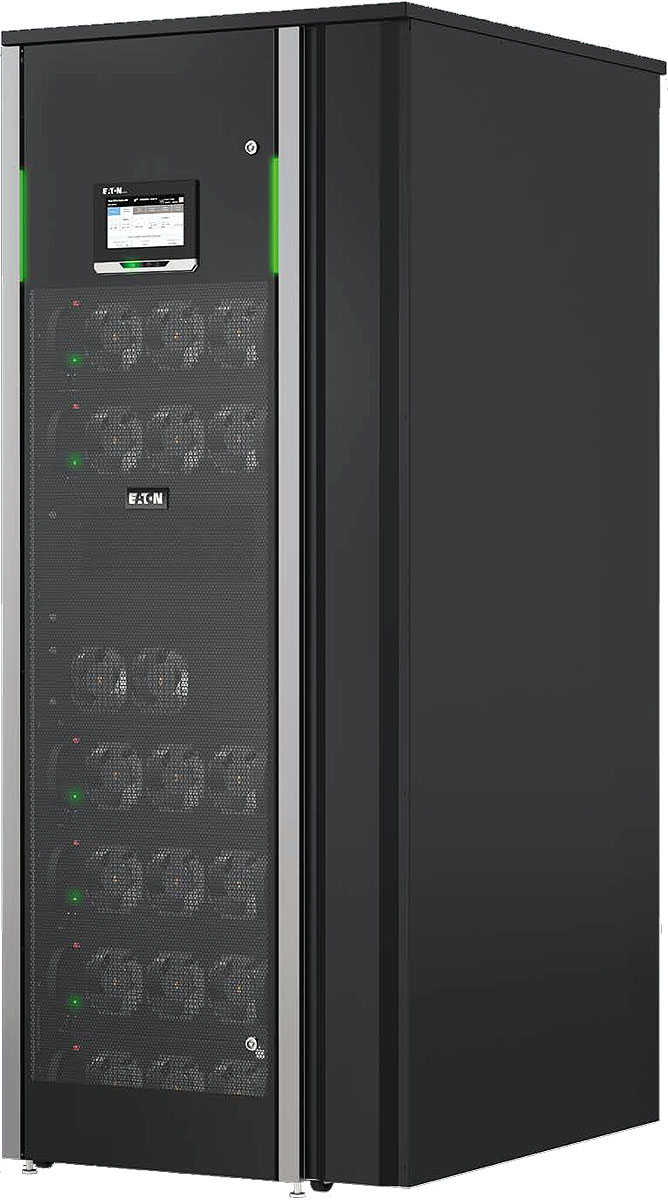

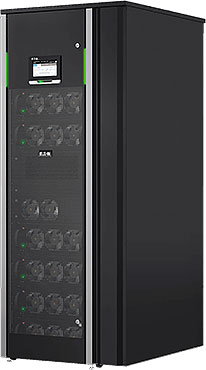

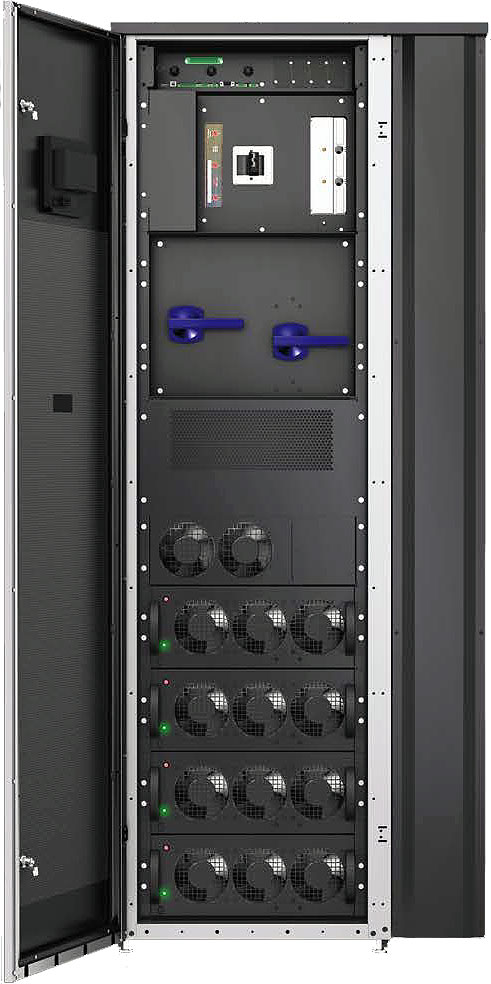

Eaton 93PM G2 – модульный трехфазный онлайн ИБП 2-го поколения с диапазоном мощности 50–360 кВА.
ИБП Eaton 93PM G2 – это защита питания, кибербезопасность и непрерывность бизнеса в гибкой, эффективной и экономичной модульной и масштабируемой конструкции.
ИБП бренда Eaton в настоящее время не поставляются в Россию напрямую.
Но мы продолжаем осуществлять ремонт и обслуживание ИБП Eaton.
А также готовы подобрать аналог!
Подходящий аналог для Eaton 93PM
|
Ontek MPM
Мощность: 60-600 кВА. Модульный. 3-фазный (3:3). Силовые модули на 60 кВА/кВт (высотой 3U) с горячей заменой. Плата управления находится в каждом силовом модуле - отсутствует единая точка отказа. Резервирование N+1 или N+X. Гибкая конфигурация батарей и настраиваемый ток заряда. Высокая перегрузочная способность. Сенсорный 10" графический ЖК-дисплей. Встроенные: Smart RS-232, USB, EMBS и сухие контакты. Опции: SNMP, Modbus, термокомпенсация заряда батарей. |
Наша компания на протяжении многих лет являлась "золотым" партнером Eaton, мы хорошо знаем это оборудование, его достоинства и недостатки, и поэтому можем подобрать оптимальный аналог.
Наши проекты на оборудовании Eaton
Поставка по "параллельному импорту" возможна, но несёт в себе следующие риски: в разы завышенная цена, долгий срок поставки, отсутствие гарантии и трудности с запчастями для сервисного обслуживания.
Связаться с нами: +7 495 416-60-01,zakaz@alas.ruили форма запроса
Развернуть
Главные особенности Eaton 93PM
- От 1 до 6 модулей с возможностью «горячей замены»;
- Силовые модули на 50 кВА/ 50 кВт или 60 кВА/ 54кВт;
- КПД 97% в режиме двойного преобразования - самый высокий на рынке;
- Самая высокая доступность и самая низкая совокупная стоимость владения в своем классе;
- Корпуса на 200, 240, 300, 360 кВА;
- Параллельная работа до 4 ИБП с технологией HotSync;
- Встроенный кибербезопасный удаленный мониторинг;
- Поддерживает работу как с обычными свинцово-кислотными, так и с литиевыми батареями.
Минимальная совокупная стоимость владения (TCO)
ИБП Eaton 93PM G2 в режиме двойного преобразования имеет КПД 97% - самый высокий на рынке! Благодаря ему достигается значительное сокращение эксплуатационных расходов. Эффективность устройства можно дополнительно повысить за счет использования фирменных запатентованных технологий Eaton.
- В энергосберегающем режиме Energy Saver System (ESS) КПД источника равен 99%.
- Адаптивная система управления модулями Variable Module Management System (VMMS) повышает энергоэффективность на малых нагрузках.
- Интеллектуальная зарядка с использованием технологии Advanced Battery Management (ABM) предотвращает выполнение ненужных циклов зарядки, значительно продлевая тем самым срок службы аккумуляторов.
Удобство и надежность
- Технология HotSwap – можно заменять или добавлять модули к Eaton 93PM G2 в любое время без отключения питания системы или перехода на байпас.
- Технология параллельной работы HotSync позволяет Eaton 93PM G2 устранять единую точку отказа в случае потери связи, что обеспечивает повышенную надежность устройства. Кроме того, этот ИБП имеет встроенные компоненты безопасности для снижения электрического риска и дополнительной защиты.
- Усиленная кибербезопасность и защита сети обеспечивается за счет подключения ИБП к сети через гигабитную сетевую карту Gigabit Network Card и карту Industrial Gateway от Eaton – первые в отрасли коммуникационные карты, получившие сертификаты кибербезопасности IEC 62443-4-2 и UL 29001-1.
- Есть возможность установки как в ряд со стойками (забор воздуха спереди, выброс назад) так и вплотную к стене (забор воздуха спереди, выброс вверх).
- Светодиодные индикаторы состояния всей системы и отдельных силовых модулей.
- Байпас рассчитан на полную мощность системы с учетом дальнейшего расширения.
Технические характеристики
Развернуть| Номинальная мощность |
200 кВт PF 1.0 |
300 кВт PF 1.0 |
240 кВт PF 0.9 |
360 кВт PF 0.9 |
|---|---|---|---|---|
| Артикул в каталоге моделей | 93PM-G2-xxx(200) | 93PM-G2-xxx(300) | 93PM-G2-xxx(240) | 93PM-G2-xxx(360) |
| Расчетная мощность ИБП | 50-200 кВт | 300 кВт | 60-240 кВА | 360 кВА |
| Количество модулей (МБП) | 1 - 4 | 1 - 6 | 1 - 4 | 1 - 6 |
| Мощность Силовых модулей | 50 кВА / 50 кВт | 60 кВА / 54 кВт | ||
| Возможность модификации | До 200 кВт | До 300 кВт | До 240 кВА | До 360 кВА |
| Внешнее параллельное соединение | До 4 ИБП по технологии HotSync. | |||
| Топология ИБП | Трехуровневые преобразователи IGBT с двойным преобразованием | |||
| Условное значение номинального тока короткого замыкания, Icc Выпрямитель |
100 кА 50 кА с встроенным переключателем сервисного байпаса для технического обслуживания (MBS) |
|||
| Механические характеристики | ||||
| Размеры ИБП (Ш x Г x В) | 800 x 990 x 1987 мм | |||
| Вес установленного оборудования |
1 модуль (МБП): 361 кг 2 модуля: 404 кг 3 модуля : 447 кг 4 модуля: 490 кг 5 модулей: 533 кг 6 модулей: 576 кг |
|||
| Кабельный ввод ИБП | Верхний/нижний ввод | |||
| Степень защиты ИБП | IP20 (EN60529) с дополнительным пылевым фильтром на передней дверце | |||
| Цвет ИБП | Черный; RAL 9005 | |||
| Параметры среды | ||||
| Акустический шум @ 1 м, при 25 °C |
Вытяжка воздуха сзади: 74 дБ (A) С опцией вытяжки воздуха сверху: 77 дБ (A) |
|||
|
0 - 40 °C для модулей 50 кВА/50 кВт 0 - 35 °C для модулей 60 кВА/54 кВт |
||||
| Эффективность | ||||
| Номинальная мощность | 50 кВт | 100 кВт | 200 кВт | 300 кВт |
| Эффективность в режиме Online | 96,10% | 96,20% | 96,30% | 96,30% |
| 100% нагр. | 96,40% | 96,50% | 96,60% | 96,60% |
| 75% нагр. | 96,6 % | 96,6 % | 96,7 % | 96,8 % |
| 50% нагр. | 96,0 % | 96,1 % | 96,2 % | 96,2 % |
| 25% нагр. | ||||
| Тепловыделение в режиме Online, кВт | 2 | 4 | 7,8 | 11,4 |
| 100% нагр. | 1,4 | 2,7 | 5,3 | 7,9 |
| 75% нагр. | 0,9 | 1,8 | 3,4 | 5 |
| 50% нагр. | 0,5 | 1 | 2 | 3 |
| 25% нагр. | 0,3 | 0,6 | 1,2 | 1,8 |
| Электрические характеристики на входе | ||||
| Номинальная мощность |
200 кВт PF 1.0 |
300 кВт PF 1.0 |
240 кВА PF 0.9 |
360 кВА PF 0.9 |
| Расчетное входное напряжение | 220/380 В; 230/400 В; 240/415 В | |||
| Вход выпрямителя Вход байпаса | Номинальное напряжение -10% В / +10% | Номинальное напряжение -10% В / +10% | ||
| Расчетная входная частота | от 50 до 60 Гц | |||
| Допуск по частоте | от 42 до 70 Гц | |||
| Количество входных фаз | 3 фазы + нейтраль + защитное заземление (PE) | |||
| Входной коэффициент мощности | 0,99 pf при 100% нагр. | |||
| Номинальный входной ток выпрямителя |
90-360 А 90 A / МБП |
90-540 А 90 A / МБП |
90-360 А 90 A / МБП |
90-540 А 90 A / МБП |
| Максимальный входной ток выпрямителя |
95-380 А 95 A / МБП |
95-570 А 95 A / МБП |
95-380 А 95 A / МБП |
95-570 А 95 A / МБП |
| Максимальный входной ток байпаса | 380 А | 570 А | 380 А | 570 А |
| Искажение входного тока при номинальном входном токе | < 2,5% | |||
| Резистивная нагрузка Нелинейная нагрузка | < 5% | |||
| Защита от обратного тока | Да, для линий выпрямителя и байпаса | |||
| Электрические характеристики на выходе | ||||
| Выходная номинальная мощность | 50-200 кВт | 50-300 кВт | 60-240 кВА | 60-360 кВА |
| Выходной коэффициент мощности | 1 | 1 | 0,9 | 0,9 |
| Количество выходных фаз | 3 фаза + нейтраль + защитное заземление (PE) | |||
| Номинальное выходное напряжение | 220/380 В; 230/400 В; 240/415 В, настраивается | |||
| Отклонения выходного напряжения, установившийся режим | < 1% | |||
| Общее гармоническое искажение: | < 1,5% | |||
| 100% линейная нагр. | < 3,0% | |||
| 100% нелинейная нагр. | ||||
| Перегрузочная способность | 60 мин 110% нагр. | 10 мин 110% нагр. | ||
| На инверторе | 10 мин 125% нагр. | 60 с 125% нагр. | ||
| 60 с 150% нагр. | 10 с 150% нагр. | |||
| Перегрузочная способность при 40 °C | Непрерывно < 125% нагр. | Непрерывно < 115% нагр. | ||
| На байпасе | 10 мс 1000% нагр. | Непрерывно < 115% нагр. | ||
| Коэффициент мощности нагрузки, допустимый диапазон | От 0,8 при задержке до 0,8 при опережении без снижения номинальных характеристик | |||
| Характеристики режима ESS | ||||
| Время перехода в режим двойного преобразования Доступна сеть | Без отключения | |||
| Отказ сети | < 2 мс при нормальных условиях перехода в режим, < 10 мс максимум | |||
| Настройка отклонения выходной частоты | ± 4 Гц, по умолчанию. | |||
| Режим повышенной готовности | ИБП будет оставаться в режиме двойного преобразования в течение одного часа (настраивается пользователем), после чего ИБП автоматически вернется в режим ESS. | |||
| Компенсация реактивной мощности | Когда этот параметр включен, позволяет компенсировать реактивную мощность, производимую ИБП или нагрузкой при работе в режиме ESS. | |||
| Характеристики режима VMMS | ||||
| Доступность режима VMMS (Адаптивная система управления модулями) | Доступно для систем ИБП 93PM G2 с более чем 1 МБП, как между внутренними модулями, так и модулями во внешней параллельной системе. | |||
| Работа в режиме VMMS | Когда уровень нагрузки на каждый модуль составляет менее 55%, VMMS автоматически оптимизирует количество модулей в цепи для повышения эффективности работы. Дополнительные МБП будут переведены в режим готовности, что позволит включиться в цепь за время МБП менее 2 мс. Нагрузка будет подаваться в режиме двойного преобразования все время, даже во время и после скачка нагрузки. | |||
| Ротация модуля МБП | Система будет автоматически производить ротацию МБП в состоянии готовности. Включено по умолчанию, настраивается. | |||
| Байпас | ||||
| Номинал байпаса | 200 кВт | 300 кВт | 240 кВА | 360 кВА |
| Диапазон напряжения байпаса |
220/380 В; 230/400 В; 240/415 В допуск -10% / + 10% номинального напряжения |
|||
| Время отключения при изменении режима | Без отключения | |||
| Защита от обратного тока | Встроенная в стандартной комплектации | |||
| Условное значение номинального тока короткого замыкания, Icc | 100 кА | |||
| Статический байпас | ||||
| Характеристики батарей | ||||
| Количество батарей |
от 36 до 44 батарейных блоков (VRLA, 12 В) от 216 до 264 ячеек на цепочку (Поддерживаются 32-35 батарейных блоков с понижением мощности) |
от 40 до 44 батарейных блоков (VRLA, 12 В) от 240 до 264 ячеек на цепочку |
||
| Диапазон напряжения батареи | от 432 В (216 ячеек) до 528 В (264 ячеек) | от 480 В (240 ячеек) до 528 В (264 ячеек) | ||
| Профиль подзарядки | Расширенное управление батареями (ABM®) = 90% в состоянии покоя, 10% в состоянии плавающего заряда/заряда (типично) ИЛИ плавающего заряда | |||
| Напряжение окончания зарядки | От 1,67 В/ячейка до 1,75 В/ячейка, настраиваемое или автоматическое (адаптируется под нагрузку) | |||
| Зарядный ток при номинальной нагрузке |
Настраивается 0… 50 А на МБП При нагрузке > 40 кВА на МБП, автоматически ограничивается до 20 А на МБП |
|||
| Возможность запуска от батареи | Да | |||
| Возможность зарядки аккумулятора с температурной компенсацией | Да | |||
Конфигурации ИБП с модулями на 50 кВА / 50 кВт
Развернуть| Артикул | Мощность | Кол-во модулей | Размеры | Вес |
|---|---|---|---|---|
| 93PM-G2-50(200) | 50 кВт | 1 | 800 x 990 x 1987 мм | 361 кг |
| 93PM-G2-100(200) | 100 кВТ | 2 | 800 x 990 x 1987 мм | 404 кг |
| 93PM-G2-150(200) | 150 кВт | 3 | 800 x 990 x 1987 мм | 447 кг |
| 93PM-G2-200(200) | 200 кВт | 4 | 800 x 990 x 1987 мм | 490 кг |
| 93PM-G2-250(300) | 250 кВт | 5 | 800 x 990 x 1987 мм | 533 кг |
| 93PM-G2-300(300) | 300 кВт | 6 | 800 x 990 x 1987 мм | 576 кг |
Конфигурации ИБП с модулями на 60 кВА / 54 кВт
Развернуть| Артикул | Мощность | Кол-во модулей | Размеры | Вес |
|---|---|---|---|---|
| 93PM-G2-60(240) | 60 кВА | 1 | 800 x 990 x 1987 мм | 361 кг |
| 93PM-G2-120(240) | 120 кВА | 2 | 800 x 990 x 1987 мм | 404 кг |
| 93PM-G2-180(240) | 180 кВА | 3 | 800 x 990 x 1987 мм | 447 кг |
| 93PM-G2-240(240) | 240 кВА | 4 | 800 x 990 x 1987 мм | 490 кг |
| 93PM-G2-300(360) | 300 кВА | 5 | 800 x 990 x 1987 мм | 533 кг |
| 93PM-G2-360(360) | 360 кВА | 6 | 800 x 990 x 1987 мм | 576 кг |
